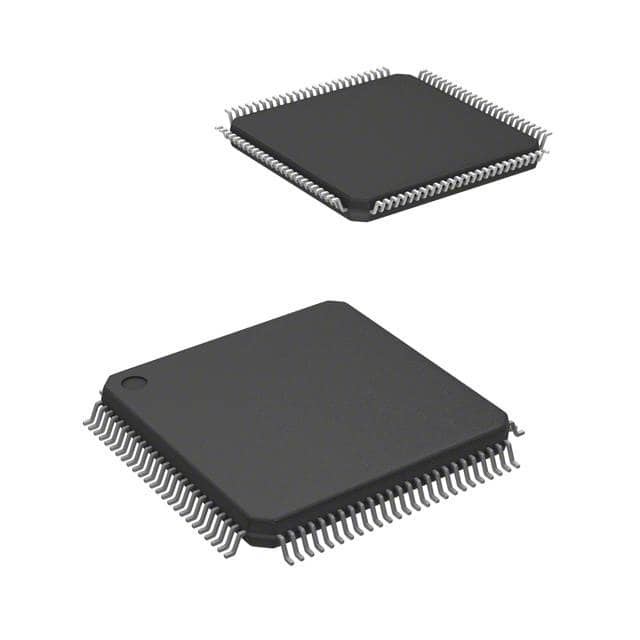

Lập trình GPS Bộ vi điều khiển MCU STM32F103VCT6 100LQFP

Mô tả STM32F103VCT6

Dòng hiệu suất mật độ trung bình STM32F103xx kết hợp lõi RISC 32-bit ARM Cortex™-M3 hiệu suất cao hoạt động ở tần số 72 MHz, bộ nhớ nhúng tốc độ cao (bộ nhớ Flash lên đến 128 Kbyte và SRAM lên đến 20 Kbyte) và một nhiều loại I/O nâng cao và thiết bị ngoại vi được kết nối với hai bus APB.Tất cả các thiết bị đều cung cấp hai ADC 12 bit, ba bộ định thời 16 bit cho mục đích chung cộng với một bộ định thời PWM, cũng như các giao diện truyền thông tiêu chuẩn và nâng cao: tối đa hai I2C và SPI, ba USART, một USB và một CAN.

Tính năng STM32F103VCT6

* Lõi CPU ARM 32-bit Cortex™-M3
– Tần số tối đa 72 MHz, hiệu suất 1,25 DMIPS/MHz (Dhrystone 2.1) khi truy cập bộ nhớ ở trạng thái chờ 0
– Nhân một chu kỳ và chia phần cứng
* Ký ức
– 64 hoặc 128 Kbyte bộ nhớ Flash
– 20 Kbyte SRAM

* Quản lý đồng hồ, đặt lại và cung cấp
– Nguồn cung cấp ứng dụng và I/O 2,0 đến 3,6 V
– POR, PDR, và đầu dò điện áp có thể lập trình (PVD)
– Bộ tạo dao động tinh thể 4 đến 16 MHz
– RC bên trong 8 MHz do nhà máy cắt
– 40 kHz RC bên trong
– PLL cho xung nhịp CPU
– Bộ tạo dao động 32 kHz cho RTC có hiệu chuẩn

Ứng dụng STM32F103VCT6

bộ chuyển đổi tần số
Máy quét
máy in
hệ thống báo động
liên lạc video
động cơ điều khiển
Điều khiển ứng dụng
Điều trị y tế
Thiết bị cầm tay
Thiết bị ngoại vi chơi game PC
nền tảng GPS
Bộ điều khiển lập trình
Sưởi ấm và thông gió
Hệ thống điều hòa không khí
Điều khiển màn hình dải LED
Ứng dụng trong hệ thống điện tử công suất
