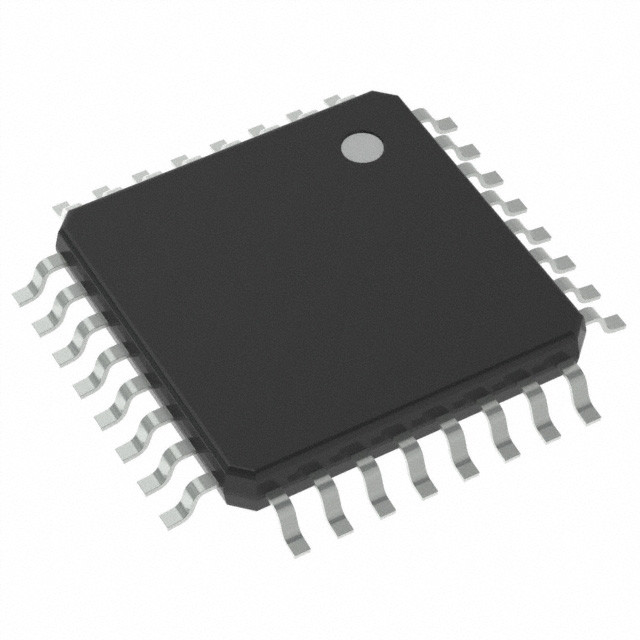

Bộ vi điều khiển MCU 1.8V-5.5V ATMEGA328P-AU 8BIT 32KB FLASH 32TQFP

Sự miêu tả

ATmega48P/88P/168P/328P là bộ vi điều khiển 8-bit CMOS công suất thấp dựa trên kiến ​​trúc RISC nâng cao của AVR.Bằng cách thực hiện các hướng dẫn mạnh mẽ trong một chu kỳ đồng hồ duy nhất, ATmega48P/88P/168P/328P đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ điện năng so với tốc độ xử lý.
Lõi AVR kết hợp một tập lệnh phong phú với 32 thanh ghi làm việc cho mục đích chung.Tất cả 32 thanh ghi được kết nối trực tiếp với Đơn vị logic số học (ALU), cho phép truy cập hai thanh ghi độc lập trong một lệnh duy nhất được thực thi trong một chu kỳ xung nhịp.Kết quả là kiến ​​trúc mã hiệu quả hơn trong khi đạt được thông lượng nhanh hơn gấp 10 lần so với các bộ vi điều khiển CISC thông thường.

Đặc trưng

• Bộ vi điều khiển AVR® 8 bit hiệu suất cao, công suất thấp
• Kiến trúc RISC nâng cao
– 131 Hướng dẫn mạnh mẽ – Thực thi chu kỳ đồng hồ đơn nhất
– Thanh ghi làm việc mục đích chung 32 x 8
– Hoạt động hoàn toàn tĩnh
– Lên đến 20 Thông lượng MIPS ở 20 MHz
– Hệ số nhân 2 chu kỳ trên chip
• Phân đoạn bộ nhớ không bay hơi có độ bền cao
– 4/8/16/32K byte bộ nhớ chương trình Flash tự lập trình trong hệ thống (ATmega48P/88P/168P/328P)
– 256/512/512/1K byte EEPROM (ATmega48P/88P/168P/328P)
– SRAM nội bộ 512/1K/1K/2K byte (ATmega48P/88P/168P/328P)
– Chu kỳ ghi/xóa: 10.000 Flash/100.000 EEPROM
– Lưu giữ dữ liệu: 20 năm ở 85°C/100 năm ở 25°C(1)
– Phần mã khởi động tùy chọn với Bit khóa độc lập
Lập trình trong hệ thống bằng chương trình khởi động trên chip
Hoạt động đọc-trong khi-ghi thực sự
– Khóa lập trình để bảo mật phần mềm
• Tính năng ngoại vi
– Hai bộ định thời/bộ đếm 8-bit với chế độ so sánh và bộ đếm trước riêng biệt
– Một Bộ định thời/Bộ đếm 16-bit với Bộ định tỷ lệ trước, Chế độ so sánh và Chế độ chụp riêng biệt
– Bộ đếm thời gian thực với Bộ tạo dao động riêng
– Sáu kênh PWM
– ADC 8 kênh 10 bit trong gói TQFP và QFN/MLF Đo nhiệt độ
– ADC 6 kênh 10-bit trong đo lường nhiệt độ gói PDIP
– USART nối tiếp có thể lập trình
– Giao diện nối tiếp SPI Master/Slave
– Giao diện nối tiếp 2 dây định hướng byte (tương thích với Philips I2C)
– Bộ hẹn giờ Watchdog có thể lập trình với Bộ tạo dao động trên chip riêng biệt
– Bộ so sánh tương tự trên chip
– Ngắt và đánh thức khi thay đổi pin
• Các tính năng vi điều khiển đặc biệt
– Đặt lại khi bật nguồn và Phát hiện mất điện có thể lập trình
– Bộ tạo dao động được hiệu chỉnh bên trong
– Nguồn ngắt bên ngoài và bên trong
– Sáu chế độ ngủ: Không hoạt động, Giảm tiếng ồn ADC, Tiết kiệm năng lượng, Tắt nguồn, Chế độ chờ và Chế độ chờ mở rộng
• I/O và Gói
– 23 dòng I/O có thể lập trình
– 28-pin PDIP, 32-lead TQFP, 28-pad QFN/MLF và 32-pad QFN/MLF
• Điện áp hoạt động:
– 1.8 – 5.5V cho ATmega48P/88P/168PV
– 2.7 – 5.5V cho ATmega48P/88P/168P
– 1.8 – 5.5V cho ATmega328P
• Phạm vi nhiệt độ:
– -40°C đến 85°C
• Cấp tốc độ:
– ATmega48P/88P/168PV: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
– ATmega48P/88P/168P: 0 - 10 MHz @ 2,7 - 5,5V, 0 - 20 MHz @ 4,5 - 5,5V
– ATmega328P: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V, 0 - 20 MHz @ 4,5 - 5,5V
• Mức tiêu thụ điện năng thấp ở 1 MHz, 1,8V, 25°C đối với ATmega48P/88P/168P:
– Chế độ hoạt động: 0,3 mA
– Chế độ tắt nguồn: 0,1 µA
– Chế độ tiết kiệm năng lượng: 0,8 µA (Bao gồm 32 kHz RTC)
