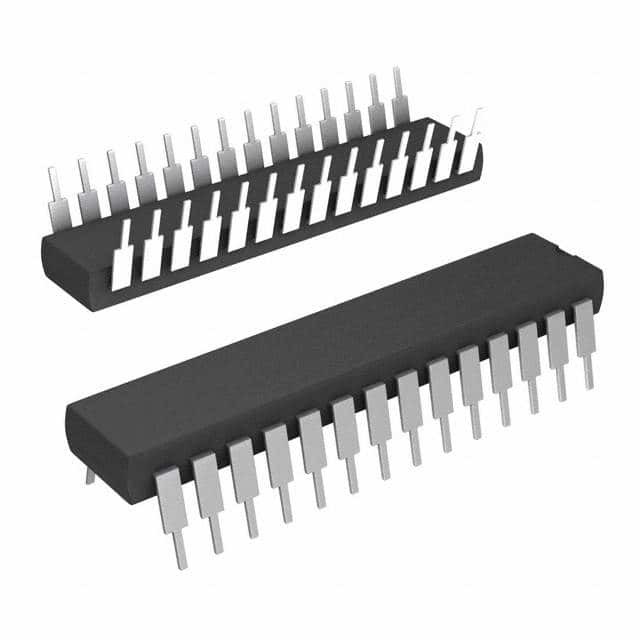

ATMEGA328P-PU IC MCU 8BIT 32KB FLASH 28DIP Công nghệ vi mạch

Mô tả ATMEGA328P-PU

Bộ vi điều khiển dựa trên AVR RISC 8 bit picoPower có bộ nhớ flash ISP 32KB với khả năng đọc-trong khi ghi, 1024B EEPROM, 2KB SRAM, 23 dòng I/O đa dụng, 32 thanh ghi làm việc đa năng, ba bộ định thời/bộ đếm linh hoạt với các chế độ so sánh , ngắt bên trong và bên ngoài, USART có thể lập trình nối tiếp, giao diện nối tiếp 2 dây hướng byte, cổng nối tiếp SPI, bộ chuyển đổi A/D 6 kênh 10 bit (8 kênh. Dải điện áp của thiết bị là 1,8-5,5 vôn.

Tính năng ATMEGA328P-PU

Dòng vi điều khiển 8 bit Atmel®AVR® hiệu suất cao, công suất thấp
• Kiến trúc RISC nâng cao
– 131 Hướng dẫn mạnh mẽ
– Thực thi chu kỳ đồng hồ đơn nhiều nhất
– Thanh ghi làm việc mục đích chung 32 x 8
– Hoạt động hoàn toàn tĩnh
– Lên đến 20 Thông lượng MIPS ở 20MHz
– Hệ số nhân 2 chu kỳ trên chip
• Phân đoạn bộ nhớ không bay hơi có độ bền cao
– 32KByte của chương trình Flash tự lập trình trong hệ thống
Ký ức
– 1KB EEPROM
– SRAM nội bộ 2KByte
– Chu kỳ ghi/xóa: 10.000 Flash/100.000 EEPROM
– Lưu giữ dữ liệu: 20 năm ở 85°C/100 năm ở 25°C(1)
– Phần mã khởi động tùy chọn với Bit khóa độc lập
• Lập trình trong hệ thống bằng chương trình khởi động trên chip
• Hoạt động Đọc-While-Write thực sự
– Khóa lập trình để bảo mật phần mềm

Ứng dụng ATMEGA328P-PU

Có hàng trăm ứng dụng cho ATMEGA328P-PU:
Xử lý dữ liệu số.
Hệ thống điều khiển công nghiệp.
Hệ thống SMPS và Điều tiết điện năng.
Đơn vị hiển thị
Thao tác và đo tín hiệu tương tự.
Các hệ thống nhúng như máy pha cà phê, máy bán hàng tự động.
Các hệ thống điều khiển động cơ.
Hệ thống giao diện ngoại vi.
Được sử dụng trong bo mạch ARDUINO UNO, ARDUINO NANO và ARDUINO MICRO.
