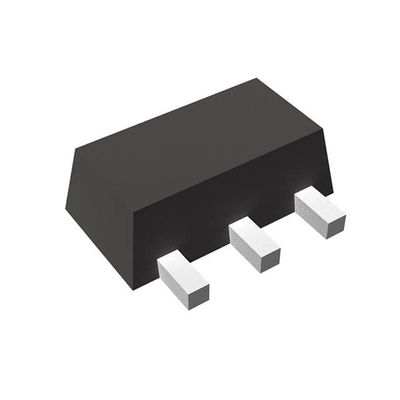

R3111H271A-T1-FE IC GIÁM SÁT 1 KÊNH SOT89-3 Nisshinbo Micro Devices Inc.

OUTLINE

Dòng R3111x là các IC cảm biến điện áp dựa trên CMOS với độ chính xác ngưỡng cảm biến cao và dòng điện cung cấp cực thấp,có thể hoạt động ở điện áp cực thấp và được sử dụng để thiết lập lại hệ thống như một ví dụMỗi IC này bao gồm một đơn vị tham chiếu điện áp, một bộ so sánh, kháng cự để thiết lập ngưỡng cảm biến, một trình điều khiển đầu ra và một mạch hysteresis.Mức ngưỡng của máy dò được cố định với độ chính xác cao bên trong và không yêu cầu bất kỳ điều chỉnh.
Có ba loại đầu ra, Nch loại thoát nước mở L, Nch loại thoát nước mở H và loại CMOS.và có thể được điều khiển bởi một pin duy nhất.
Sáu loại gói, TO-92, SOT-89, SOT-23-3, SOT-23-5, SC-82AB và SON1612-6 có sẵn.

Các đặc điểm

• Dòng điện cung cấp: 0.8μA (VDD = 1.5V)
• Phạm vi điện áp hoạt động0.7V đến 10.0V (Top = 25°C)
• Mức giới hạn phát hiện0.9V đến 6.0V
• Mức độ chính xác của máy dò
• Tỷ lệ chênh lệch nhiệt độ của ngưỡng phát hiện............type. ±100ppm/°C
• Loại đầu ra: Nch Open Drain (L), Nch Open Drain (H) và CMOS
• Các gói....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Ứng dụng

• Lập lại mạch CPU và logic
• Kiểm tra pin
• Window Comparator
• Vòng mạch tạo hình sóng
• Vòng điện dự phòng pin
• Máy phát hiện hỏng điện
