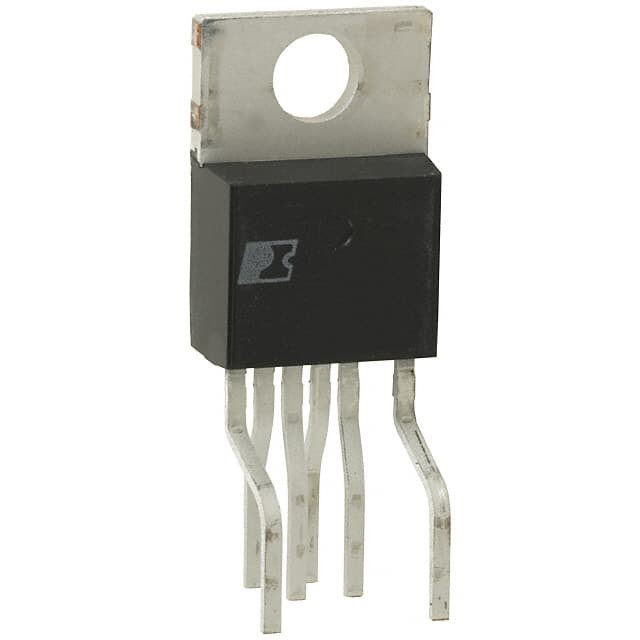

Điều khiển tần số Mạch PMIC 45W, TOP243YN FLYBACK TO220-7C Tích hợp nguồn



Sự miêu tả

TOPSwitch-GX sử dụng cấu trúc liên kết đã được chứng minh tương tự như TOPSwitch, tích hợp hiệu quả MOSFET công suất điện áp cao, điều khiển PWM, bảo vệ lỗi và mạch điều khiển khác trên một chip CMOS duy nhất.Nhiều chức năng mới được tích hợp để giảm chi phí hệ thống và cải thiện tính linh hoạt trong thiết kế, hiệu suất và hiệu quả năng lượng.





Sản phẩm nổi bật

Chi phí hệ thống thấp hơn, tính linh hoạt trong thiết kế cao
• Dải công suất mở rộng cho các ứng dụng công suất cao hơn
• Không cần tản nhiệt lên đến 34 W khi sử dụng gói P
• Tính năng loại bỏ hoặc giảm chi phí của các thành phần bên ngoài
• Khởi động mềm tích hợp đầy đủ để giảm thiểu căng thẳng/vượt quá mức
• Giới hạn dòng điện chính xác có thể lập trình bên ngoài
• Chu kỳ làm việc rộng hơn để có nhiều điện năng hơn, tụ điện đầu vào nhỏ hơn
• Các chân giới hạn dòng và cảm biến dòng riêng biệt trên các gói Y/R/F
• Phát hiện thiếu điện áp (UV): không có trục trặc tắt
• Tắt quá điện áp đường dây (OV) mở rộng giới hạn đột biến đường dây
• Chuyển tiếp dòng với chu kỳ làm việc tối đa (DC_{TỐI ĐA}) giảm loại bỏ gợn dòng và giới hạn DC_{TỐI ĐA}
ở đường cao
• Nhiễu tần số giúp giảm chi phí lọc EMI và EMI
• Điều chỉnh về 0 tải mà không cần tải giả
• Tần số 132 kHz giảm kích thước máy biến áp/nguồn điện
• Tùy chọn nửa tần số trong các gói Y/R/F cho các ứng dụng video
• Tắt nhiệt độ trễ để phục hồi lỗi tự động
• Độ trễ nhiệt lớn giúp bo mạch PC không bị quá nóng
