Quản lý nguồn PMIC 2.3V-36V, Vi điều khiển 48-HTSSOP O3853QDCARQ1

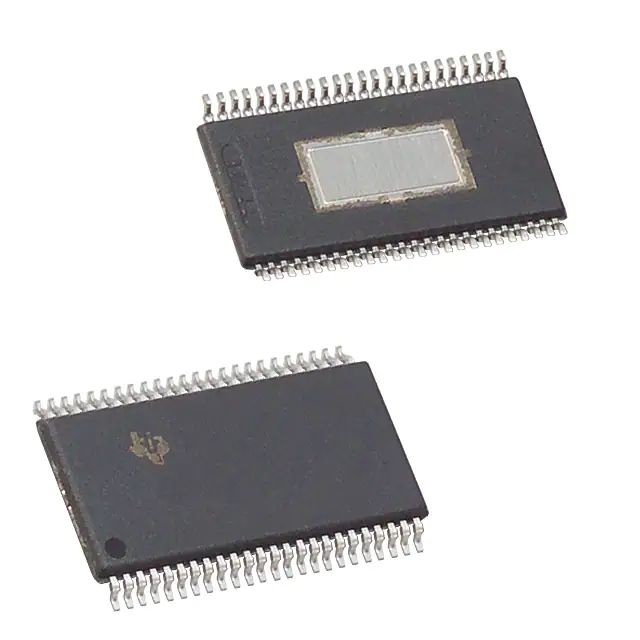

O3853QDCARQ1 48-HTSSOP

Sự miêu tả:Quản lý năng lượng chuyên dụng - PMIC Bộ nguồn nhiều đường ray cho bộ vi điều khiển trong các ứng dụng liên quan đến an toàn 48-HTSSOP -40 đến 125

Đặc trưng

• Đủ điều kiện cho các ứng dụng ô tô
• Đạt tiêu chuẩn AEC-Q100 với các kết quả sau:
  • Nhiệt độ thiết bị Cấp 1: –40°C đến +125°C Nhiệt độ hoạt động xung quanh
  • Thiết bị Phân loại HBM ESD Cấp 2
  • Thiết bị CDM Cấp độ phân loại ESD C4B
• Tuân thủ an toàn chức năng
  • Được phát triển cho các ứng dụng an toàn chức năng
  • Tài liệu có sẵn để hỗ trợ thiết kế hệ thống ISO 26262 cho đến ASIL D
  • Khả năng hệ thống và tính toàn vẹn của phần cứng lên đến ASIL D
• dải điện áp đầu vào
  • 7 đến 36-V để bật nguồn pin ban đầu
  • 3,8 đến 36-V đầy đủ chức năng sau khi bật nguồn pin ban đầu
  • Tối thiểu 2,3 ​​V trong khi vận hành sau khi thức dậy
• Đường ray cung cấp (Với FET bên trong)
  • Bộ điều chỉnh Buck-Boost đồng bộ 6-V
  • LDO 5-V, ​​284-mA (CÓ THỂ)
  • 3,3-V hoặc 5-V, ​​LDO 350-mA (MCU)
  • 2 LDO được bảo vệ để cung cấp cảm biến hoặc thiết bị ngoại vi
    • 120 mA cho Nguồn cảm biến 1 (VSOUT1), 20 mA cho Nguồn cảm biến 2 (VSOUT2)
    • Chế độ theo dõi có thể định cấu hình (Chốt đầu vào theo dõi) hoặc Điện áp đầu ra cố định 3,3-V hoặc 5-V
    • Bảo vệ ngắn mạch và bảo vệ pin
  • Bơm sạc: Tối thiểu 6-V, Tối đa 11-V Trên điện áp ắc quy
• Giám sát và Bảo vệ
  • Giám sát quá áp và quá áp độc lập trên tất cả các đầu ra của bộ điều chỉnh, điện áp ắc quy và nguồn cung cấp bên trong
  • Mạch giám sát điện áp, bao gồm tham chiếu khoảng cách dải độc lập, được cung cấp từ chân đầu vào điện áp pin riêng biệt
  • Tự kiểm tra trên tất cả giám sát điện áp (Trong khi bật nguồn và sau khi khởi động bật nguồn bởi MCU bên ngoài)
  • Tất cả các nguồn cung cấp được bảo vệ với giới hạn hiện tại và cảnh báo trước và tắt quá nhiệt
• Giám sát góc lái (SAM)
  • 2 bộ so sánh tín hiệu cho tín hiệu cảm biến vị trí
  • Bộ đếm vòng quay
  • Chế độ năng lượng thấp với định kỳ lấy mẫu tín hiệu cảm biến vị trí
  • Công tắc truyền tín hiệu cảm biến đến MCU
• Giao diện vi điều khiển
  • Mở và Đóng Cửa sổ hoặc Chức năng Giám sát Câu hỏi-Trả lời
  • Giám sát tín hiệu lỗi MCU Lock-Step
  • Trạng thái CHẨN ĐOÁN để Thực hiện Tự kiểm tra Thiết bị và Chẩn đoán Hệ thống
  • Trạng thái AN TOÀN để bảo vệ thiết bị và hệ thống khi phát hiện lỗi hệ thống
  • Màn hình đồng hồ cho Bộ tạo dao động nội bộ
  • Tự kiểm tra tích hợp Analog và Logic
  • CRC trên Bộ nhớ không bay hơi cũng như Thanh ghi cấu hình hệ thống và thiết bị và Truyền thông SPI
  • Đặt lại mạch cho MCU
  • Pin đầu ra chẩn đoán
• SPI Với CRC trên Command Plus Data
• Báo cáo lỗi thông qua đăng ký SPI cho các lỗi ở cấp độ hệ thống và cấp độ thiết bị
• Kích hoạt đầu ra ổ đĩa để vô hiệu hóa các giai đoạn nguồn bên ngoài trên bất kỳ lỗi hệ thống nào được phát hiện
• Đánh thức thông qua Pin IGN (Đánh lửa) hoặc Pin CAN_WU (Bộ thu phát hoặc Chức năng khác)
• Gói IC HTSSOP PowerPAD™ 48 chân
