XC6119C25A7R-G IC GIÁM SÁT 1 KÊNH 4USPN Torex Semiconductor Ltd

■ Đánh giá chung

Dòng XC6118 là một máy dò điện áp tiêu thụ năng lượng thấp với độ chính xác phát hiện cao, được sản xuất bằng cách sử dụng quy trình CMOS và công nghệ cắt laser.Kể từ khi pin cảm biến được tách khỏi pin cung cấp năng lượngXC6118 có thể duy trì trạng thái phát hiện ngay cả khi điện áp của nguồn cung cấp năng lượng được theo dõi giảm xuống 0V. Hơn nữa,một thời gian trì hoãn giải phóng có thể được điều chỉnh bởi bộ tụ bên ngoài kết nối với chân Cd. Vít VOUT có sẵn trong cả CMOS và N-channel mở thoát ra cấu hình.

■ Các đặc điểm

Độ chính xác cao: ± 2% (Đánh hiện điện áp 1.5V)
:± 30mV(Đánh hiện điện áp < 1,5V)
Tiêu thụ năng lượng thấp: 0,4μ A ((Detect, VIN=1,0V) (TYP.)
: 0,8μ A ((Phát thải, VIN=1,0V) ((TYP))
Phạm vi phát hiện điện áp: 0,8V 5,0V (0,1V tăng)
Phạm vi điện áp hoạt động: 1,0V ∼ 6,0V
Đặc điểm nhiệt độ: ± 100ppm/°C (TYP.)
Cấu hình đầu ra: CMOS, N-channel open drain
Phạm vi nhiệt độ hoạt động: -40°C ∼ +85°C
Loại pin cảm giác tách biệt: Loại pin nguồn điện tách biệt
Thời gian trì hoãn tích hợp: Thời gian trì hoãn phát hành có thể điều chỉnh

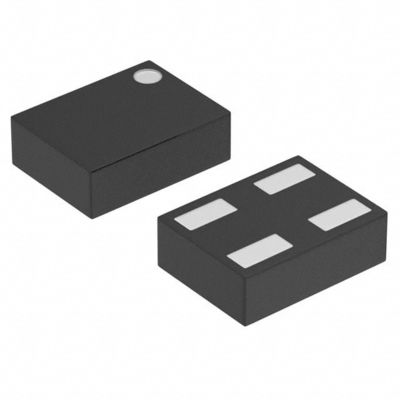

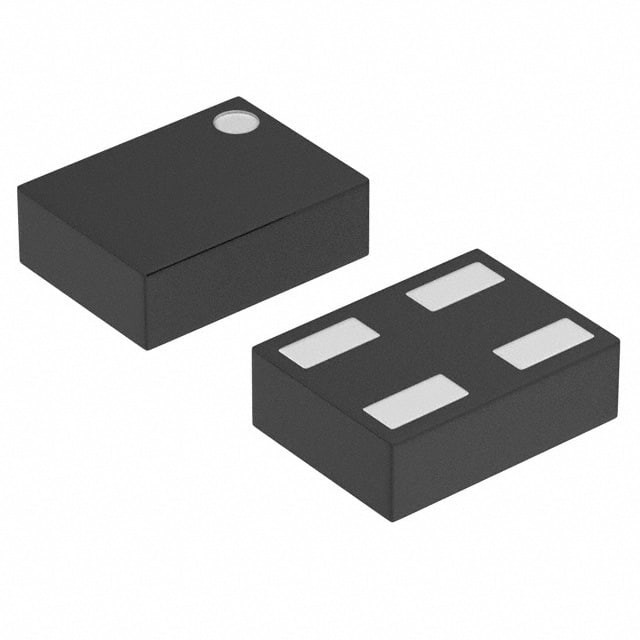

Bao gồm: USP-4, SOT-25

■ Ứng dụng

Bộ mạch thiết lập lại vi xử lý
Máy đo điện áp sạc
Các mạch chuyển mạch dự phòng pin bộ nhớ
Các mạch phát hiện hỏng điện
