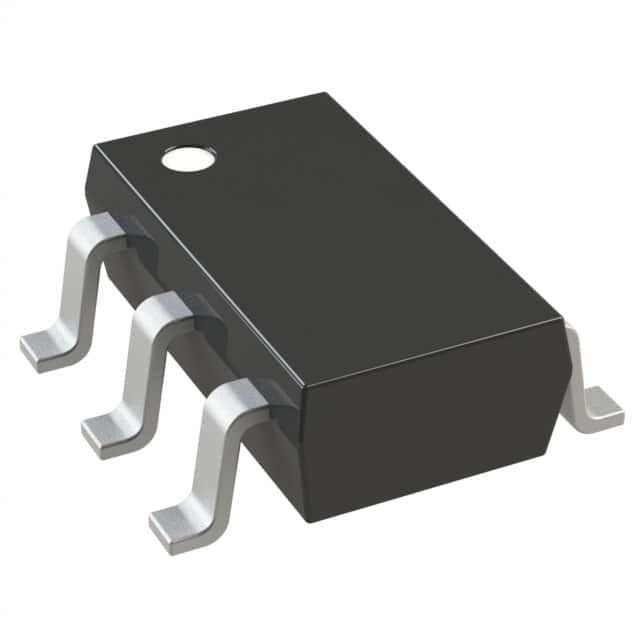

ADM6316DZ26ARJZ-R7 IC GIÁM SÁT 1 KÊNH SOT23-5 Analog Devices Inc.

Mô tả chung

ADM6316/ADM6317/ADM6318/ADM6319/ADM6320/ADM6321/ADM6322 là các mạch giám sát giám sát mức điện áp cung cấp điện và tính toàn vẹn thực thi mã trong các hệ thống dựa trên vi xử lý.Cũng như cung cấp tín hiệu khởi động lại, một bộ đếm thời gian trên chip có thể thiết lập lại bộ vi xử lý nếu nó không hoạt động trong một khoảng thời gian trước.Một tín hiệu thiết lập lại cũng có thể được khẳng định bởi một nút bấm bên ngoài thông qua một đầu vào thiết lập lại thủ côngBảy thiết bị có sự kết hợp khác nhau của đầu vào giám sát, đầu vào thiết lập lại bằng tay và cấu hình giai đoạn đầu ra, như được hiển thị trong Bảng 1.

Các đặc điểm

26 tùy chọn đặt lại ngưỡng
2.5 V đến 5 V trong các lần gia tăng 100 mV
4 tùy chọn đặt lại thời gian nghỉ
1 ms, 20 ms, 140 ms và 1120 ms (tối thiểu)
4 tùy chọn thời gian ra ngoài cho chó giám sát
6.3 ms, 102 ms, 1600 ms, và 25,6 sec (thường)
Nhập cài đặt lại bằng tay
Đặt lại các giai đoạn đầu ra
Đẩy kéo hoạt động thấp
Mức thấp hoạt động mở
Đẩy kéo hoạt động cao
Tiêu thụ năng lượng thấp: 5 μA
Khả năng thiết lập lại được đảm bảo với VCC = 1 V
Khả năng chống trục trặc nguồn điện
Được chỉ định trong phạm vi nhiệt độ công nghiệp
Bao gồm SOT-23 5 chì

Ứng dụng
Hệ thống vi xử lý
Máy tính
Các bộ điều khiển
Các dụng cụ thông minh
Thiết bị di động
