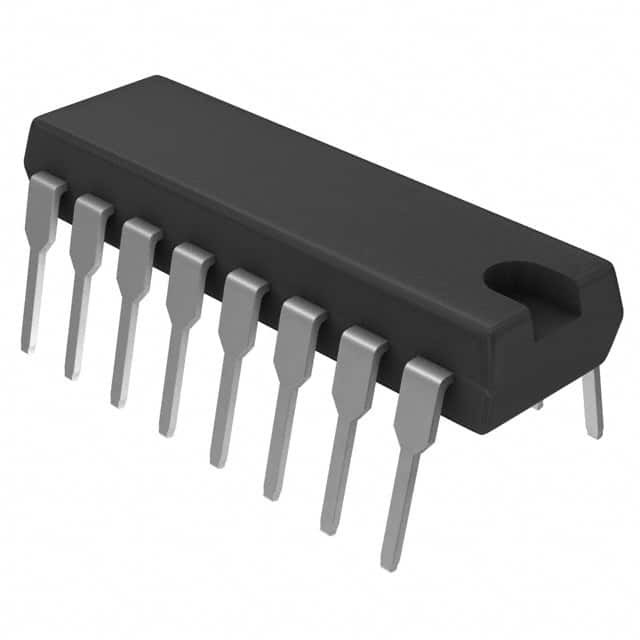

MAX691CPE+ IC GIÁM SÁT 1 KÊNH 16DIP Analog Devices Inc./Maxim Integrated

Mô tả chung

Gia đình mạch giám sát MAX690 làm giảm sự phức tạp và số lượng các thành phần cần thiết cho các chức năng giám sát nguồn cung cấp điện và điều khiển pin trong hệ thống vi xử lý.Chúng bao gồm thiết lập lại μP và chuyển đổi pin dự phòng, đồng hồ hẹn giờ, bảo vệ ghi và ghi CMOS RAM, và cảnh báo hỏng điện.Gia đình MAX690 cải thiện đáng kể độ tin cậy và độ chính xác hệ thống so với những gì có thể đạt được với các IC riêng biệt hoặc các thành phần riêng biệt.

Lợi ích và đặc điểm

● Tích hợp chức năng giám sát tiết kiệm không gian trên bảng trong khi bảo vệ hoàn toàn các hệ thống dựa trên vi xử lý
• Kiểm tra điện áp chính xác
- 4,65V (MAX690, MAX691, MAX694, MAX695)
- 4,40V (MAX692, MAX693)
• Khả năng hoạt động OK/Tạm thời gian khởi động lại
- 50ms, 200ms, hoặc điều chỉnh
• Máy đánh đồng hồ
- 100ms, 1.6s, hoặc điều chỉnh
• Chuyển pin dự phòng
• Kiểm tra điện áp để cảnh báo hỏng điện hoặc pin thấp
• Số lượng thành phần bên ngoài tối thiểu
● Tiêu thụ năng lượng thấp trong chế độ dự phòng pin kéo dài tuổi thọ pin
• Điện dự phòng 1μA
● Cổng trên chip kích hoạt tín hiệu bảo vệ chống lại dữ liệu sai được ghi vào RAM trong các sự kiện VCC thấp

Ứng dụng

● Máy tính
● Các bộ điều khiển
● Các thiết bị thông minh
● Hệ thống ô tô
● Kiểm tra năng lượng μP quan trọng
