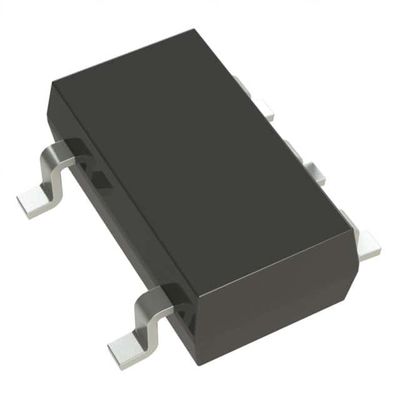

MIC2774N-31YM5-TR IC SUPERVISOR 2 CHANNEL SOT23-5 Công nghệ vi mạch

Mô tả chung

MIC2774 là một bộ giám sát nguồn cung cấp điện kép cung cấp giám sát áp suất thấp, khả năng thiết lập lại bằng tay và tạo thiết lập lại nguồn trong gói SOT-23 5 chân nhỏ gọn.Các tính năng bao gồm hai cảm biến điện áp thấp, một cố định và một điều chỉnh, và một sự lựa chọn của đầu ra thiết lập lại. một máy dò điện áp thấp so sánh VDD với một ngưỡng cố định. mười ngưỡng được lập trình tại nhà máy có sẵn.đầu vào có thể điều chỉnh bởi người dùng được so sánh với tiêu chuẩn 300mVĐiện áp tham chiếu thấp này cho phép theo dõi điện áp thấp hơn so với các IC giám sát trước đây.

Đặc điểm

• Kiểm tra hai nguồn điện độc lập cho các điều kiện điện áp thấp
• Một đầu vào cố định và một đầu vào có thể điều chỉnh bởi người dùng
• Chọn 10 ngưỡng được lập trình tại nhà máy
• Nhập có thể điều chỉnh có thể theo dõi nguồn cấp thấp đến 0,3V
• Tạo ra 140ms (min.) xung khởi động
• Nhập cài đặt lại bằng tay
• Lựa chọn đầu ra thiết lập lại hoạt động cao, hoạt động thấp hoặc thoát nước mở hoạt động thấp
• Các đầu vào có thể được kéo trên VDD (7V abs. max.)
• / RST đầu ra có giá trị xuống còn 1,2V
• Điện cấp cực thấp, 3,5μA điển hình
• Từ chối các transient đầu vào ngắn
• IttyBitty TM gói SOT-23 5-pin
• nâng cấp tương thích với chân cho MAX6306/09/12

Ứng dụng

• Giám sát bộ xử lý ASIC hoặc lõi FPGA và điện áp I / O
• PDA, PC cầm tay
• Các bộ điều khiển nhúng
• Hệ thống viễn thông
• Các nguồn cung cấp điện
• Hệ thống không dây / di động
• Thiết bị mạng
