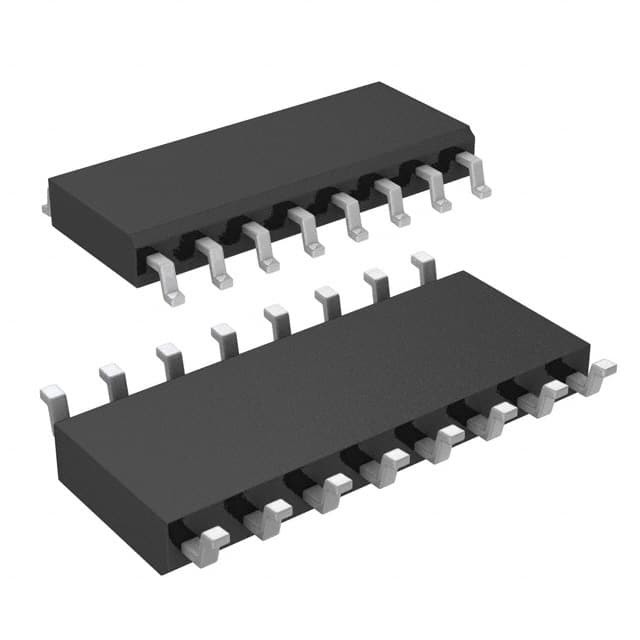

MAX793SCSE+ IC GIÁM SÁT 1 KÊNH 16SOIC Analog Devices Inc./Maxim Integrated

Mô tả chung

Các mạch giám sát vi xử lý MAX793/MAX794/MAX795 (μP) giám sát và điều khiển các hoạt động của +3,0V/+3,3V μP bằng cách cung cấp chuyển đổi pin dự phòng,trong số các tính năng khác như chỉ dẫn đường thấp, μP thiết lập lại, bảo vệ ghi cho RAM CMOS, và một người giám sát (xem Hướng dẫn chọn bên dưới).0V đến 3.3V cho VCC.
MAX793/MAX795 cung cấp một lựa chọn về phạm vi điện áp ngưỡng thiết lập lại (được đánh dấu bằng chữ cái hậu tố): 3,00V đến 3,15V (T), 2,85V đến 3,00V (S) và 2,55V đến 2,70V (R).Các MAX794 ′s ngưỡng thiết lập lại được thiết lập bên ngoài với một bộ chia kháng cựMAX793/MAX794 có sẵn trong gói DIP 16 pin và gói SO hẹp, và MAX795 có sẵn trong gói DIP và SO 8 pin.xem bảng các mạch giám sát μP ở phía sau trang dữ liệu này.

Đặc điểm

MAX793/MAX794/MAX795
* Kiểm tra điện áp chính xác:
Điện áp khởi động đặt lại cố định (MAX793/MAX795)
Tăng áp khởi động thiết lập lại có thể điều chỉnh (MAX794)
* Đảm bảo thiết lập lại khẳng định để VCC = 1V
* Chuyển năng lượng pin dự phòng
Điện áp có thể vượt quá VCC
* Cổng trên tàu của tín hiệu kích hoạt chip7ns
Thời gian trì hoãn phổ biến tối đa
Chỉ MAX793/MAX794
* Biểu tượng mới của pin
* Pin OK Output (MAX793)
* Noncommitted màn hình điện áp cho điện-thất bại hoặc
Cảnh báo pin thấp
* Independent Watchdog Timer (1.6sec timeout)
* Nhập cài đặt lại bằng tay

Ứng dụng

Máy tính và bộ điều khiển chạy bằng pin
Các bộ điều khiển nhúng
Các bộ điều khiển thông minh
Kiểm tra công suất quan trọng μP
Thiết bị di động
