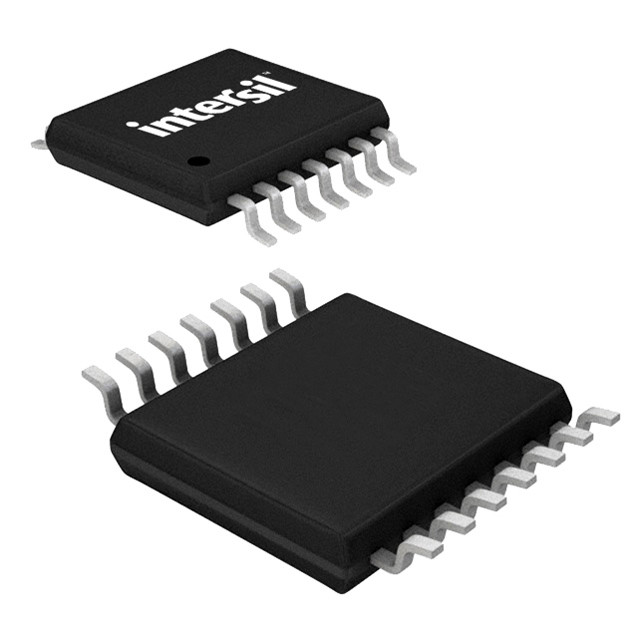

X40020V14-A IC GIÁM SÁT 2 KÊNH 14TSSOP Renesas Electronics America Inc

Mô tả

X40020 kết hợp điều khiển khôi phục nguồn, đồng hồ đồng hồ, giám sát điện áp cung cấp và giám sát phụ, và khôi phục thủ công, trong một gói.Giảm yêu cầu không gian trên bảng, và tăng độ tin cậy.

Các đặc điểm

• Khám phá điện áp kép và khẳng định thiết lập lại
3 thiết lập ngưỡng thiết lập lại tiêu chuẩn (4.6V/2.9V, 4.6V/2.6V, 2.9V/1.6V)
VTRIP2 có thể lập trình xuống 0,9V
¢ Điều chỉnh điện áp ngưỡng thiết lập lại điện áp thấp bằng cách sử dụng trình tự lập trình đặc biệt
¢ Dấu hiệu khôi phục hợp lệ cho VCC = 1V
¢ Kiểm tra hai điện áp hoặc phát hiện mất điện
• Lưu ý chuyển đổi pin
• VOUT: 5mA đến 50mA từ VCC; 250μA từ VBATT
• Danh sách phát hiện lỗi
• Thời gian tắt bật lại có thể chọn (0,05s, 0,2s, 0,4s, 0,8s)
• Khoảng thời gian hẹn giờ cho chó canh (25ms, 200ms, 1.4s, tắt)
• Nhập thiết lập lại bằng tay bị bật
• CMOS năng lượng thấp
- 25μA điện dự phòng điển hình, watchdog on
Điện dự phòng thông thường 6μA, ngắt đồng hồ giám sát
Điện pin 1μA trong chế độ dự phòng
• Giao diện hai dây 400kHz
• Hoạt động cung cấp điện từ 2,7V đến 5,5V
• Các gói có sẵn
¥14 SOIC chì, TSSOP
• Điện áp màn hình: 5V đến 1,6V
• Bảo mật bộ nhớ
• Không có Pb cộng với sơn nóng có sẵn (hợp với RoHS)

Ứng dụng

• Thiết bị truyền thông
Router, trung tâm, chuyển đổi
¢ Các mảng đĩa
• Hệ thống công nghiệp
Kiểm soát quy trình
¢ Hệ thống thiết bị thông minh
• Hệ thống máy tính
¢ Máy tính để bàn
¢ Các máy chủ mạng
