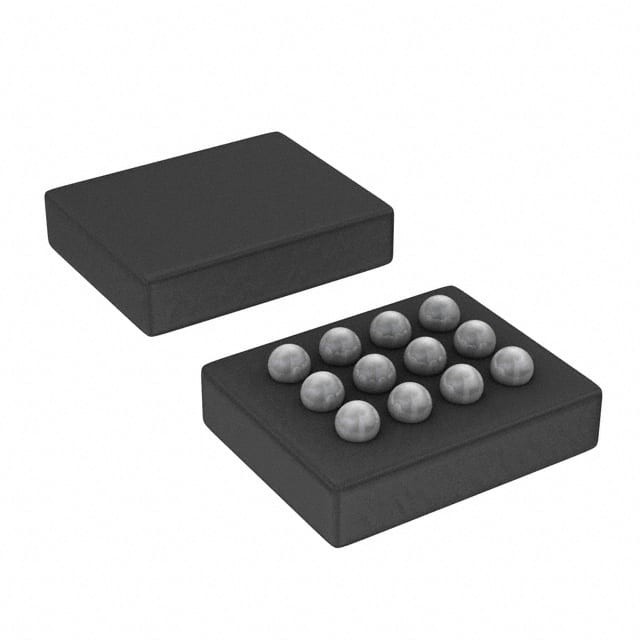

TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA Texas Instruments
| Hàng hiệu | Texas Instruments |
|---|---|
| Số mô hình | TPS63050YFFR |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh và hộp bìa |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Chức năng | Bước Lên/Bước Xuống | Cấu hình đầu ra | Tốt |
|---|---|---|---|
| cấu trúc liên kết | Buck của tăng | Loại đầu ra | có thể điều chỉnh |
| Số đầu ra | 1 | Điện áp - Đầu vào (Tối thiểu) | 2.5V |
| Điện áp - đầu vào (tối đa) | 5.5V | Điện áp - đầu ra (min / cố định) | 2.5V |
| Điện áp - đầu ra (tối đa) | 5.5V | Điện - đầu ra | 500mA |
| Tần số - Chuyển đổi | 2,5 MHz | chỉnh lưu đồng bộ | Vâng. |
| Nhiệt độ hoạt động | -40 °C ~ 85 °C (TA) | Loại lắp đặt | Mặt đất |
| Bao bì / Vỏ | 12-UFBGA, DSBGA | Bao gồm thiết bị của nhà cung cấp | 12-DSBGA |
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
| Part Number | Description | |
|---|---|---|
| TPS63050YFFR | IC REG BCK BST ADJ 500MA 12DSBGA | |
| TPS63051YFFT | IC REG BCK BST 3.3V 12DSBGA | |
| TPS63051YFFR | IC REG BCK BST 3.3V 12DSBGA | |
| TPS63050YFFT | IC REG BCK BST ADJ 500MA 12DSBGA | |
| TPS62353YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62356YZGT | IC REG BUCK ADJ/PROG 1A 12DSBGA | |
| TPS62353YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62350YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62350YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62352YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62354YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62356YZGR | IC REG BUCK ADJ/PROG 1A 12DSBGA | |
| TPS62000YEGT | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62000YZGT | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62351YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62351YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62000YEGR | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62000YZGR | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62352YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62354YZGT | IC REG BUCK ADJ/PROG 12DSBGA |
Mô tả sản phẩm
Chi tiết sản phẩm
Mô tả
Gia đình thiết bị TPS6305x là một bộ chuyển đổi buck-boost hiệu suất cao, điện tĩnh thấp, phù hợp với các ứng dụng mà điện áp đầu vào cao hơn hoặc thấp hơn điện áp đầu ra.
Dòng điện đầu ra liên tục có thể lên đến 500 mA trong chế độ tăng và cao đến 1 A trong chế độ buck.Gia đình thiết bị TPS6305x điều chỉnh điện áp đầu ra trên toàn bộ phạm vi điện áp đầu vào bằng cách tự động chuyển đổi giữa chế độ buck hoặc tăng tùy thuộc vào điện áp đầu vào, đảm bảo chuyển đổi liền mạch giữa các chế độ.
Chuyển đổi buck-boost dựa trên một bộ điều khiển định tần, điều chế chiều rộng xung (PWM) sử dụng điều chỉnh đồng bộ để đạt hiệu quả cao nhất.bộ chuyển đổi đi vào chế độ tiết kiệm năng lượng để duy trì hiệu quả cao trong phạm vi dòng tải đầy đủ.
Kích PFM/PWM cho phép người dùng chọn giữa hoạt động chế độ PFM/PWM tự động và hoạt động PWM bắt buộc.Điện áp đầu ra có thể lập trình bằng cách sử dụng một bộ chia kháng cự bên ngoài, hoặc được cố định bên trong chip. Bộ chuyển đổi có thể bị vô hiệu hóa để giảm thiểu tiêu thụ pin. Trong khi tắt, tải được ngắt kết nối với pin.Thiết bị được đóng gói trong một 12-pin DSBGA và trong một 12-pin HotRod gói.
Đặc điểm
• Buck thực sự hoặc tăng với chuyển đổi liền mạch giữa chế độ buck và tăng
• Phạm vi điện áp đầu vào từ 2,5V đến 5,5V
• 0,5-A Điện ra liên tục: VIN ≥ 2,5 V, VOUT = 3,3 V
• Phiên bản điện áp đầu ra điều chỉnh và cố định
• Hiệu quả > 90% trong chế độ tăng và > 95% trong chế độ buck
• 2,5-MHz Tần số chuyển đổi điển hình
• Giới hạn dòng điện đầu vào trung bình có thể điều chỉnh
• Thời gian khởi động mềm điều chỉnh
• Điện tĩnh của thiết bị < 60 μA
• Chế độ tiết kiệm năng lượng tự động hoặc chế độ PWM bắt buộc
• Load disconnect trong khi tắt
• Bảo vệ khỏi nhiệt độ quá cao
• Gói nhỏ 1.6mm x 1.2mm, 12-pin WCSP và 2.5mm x 2.5mm 12-pin HotRod TM QFN
• Tạo một thiết kế tùy chỉnh bằng cách sử dụng:
TPS63050 Với thiết kế năng lượng WEBENCH®
TPS63051 Với thiết kế năng lượng WEBENCH®
Ứng dụng
• Máy di động và điện thoại thông minh
• Máy tính bảng PC
• Phụ kiện PC và điện thoại thông minh
• Các ứng dụng chạy bằng pin
• Mạng lưới thông minh / đồng hồ thông minh
Thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| Nhà sản xuất | Texas Instruments |
| Nhóm sản phẩm | Các bộ điều chỉnh chuyển đổi DC |
| Dòng | TPS63050 |
| Loại | Chuyển đổi điện áp |
| Bao bì | Bao bì thay thế |
| Phong cách lắp đặt | SMD/SMT |
| Phạm vi nhiệt độ hoạt động | - 40 C đến + 85 C |
| Hộp gói | 12-UFBGA, DSBGA |
| Nhiệt độ hoạt động | -40 °C ~ 85 °C (TA) |
| Loại gắn | Mặt đất |
| Loại đầu ra | Điều chỉnh |
| Chức năng | Bước lên/Bước xuống |
| Bao bì thiết bị của nhà cung cấp | 12-DSBGA |
| Số lượng đầu ra | 1 Sản xuất |
| Topology | Buck-Boost |
| Chuyển tần số | 2.5MHz |
| Điện-Output | 500mA |
| Cấu hình đầu ra | Tốt |
| Điện áp đầu ra | 2.5V |
| Điện áp đầu ra tối đa | 5.5V |
| Bộ điều chỉnh đồng bộ | Vâng. |
| Điện áp đầu vào - phút | 2.5V |
| Điện áp đầu vào tối đa | 5.5V |
| Nhiệt độ hoạt động tối đa | + 85 C |
| Phạm vi nhiệt độ hoạt động | - 40 C. |
| Điện áp đầu ra | 2.5V đến 5.5V |
| Điện áp đầu vào | 2.5V đến 5.5V |
| Điện áp đầu vào-MAX | 5.5 V |
| Điện ra | 500 mA |
| Tần số chuyển đổi | 2.5 MHz |
| Điện áp đầu vào-MIN | 2.5 V |
| Hộp gói | DSBGA-12 |
| Phần của nhà sản xuất# | Mô tả | Nhà sản xuất | So sánh |
| TPS63050YFFT Các mạch điện |
TPS6305x Single Inductor Buck-Boost với các công tắc 1-A và khởi động mềm có thể điều chỉnh 12-DSBGA -40 đến 85 | Texas Instruments | TPS63050YFFR so với TPS63050YFFT |
Mô tả
Conv DC-DC 2.5V đến 5.5V Step Down/Step Up Single-Out 2.5V đến 5.5V 0.5A 12-Pin DSBGA T/R
Bộ điều chỉnh điện áp - Bộ điều chỉnh chuyển đổi SGL nhỏ Inductor Buck Boost Cnvtr
