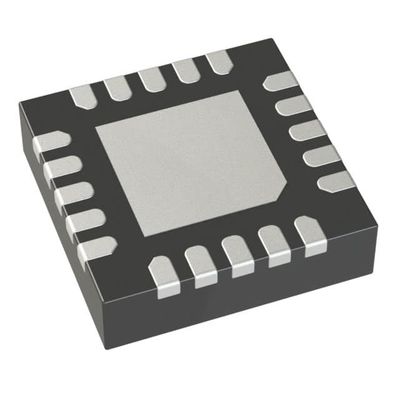

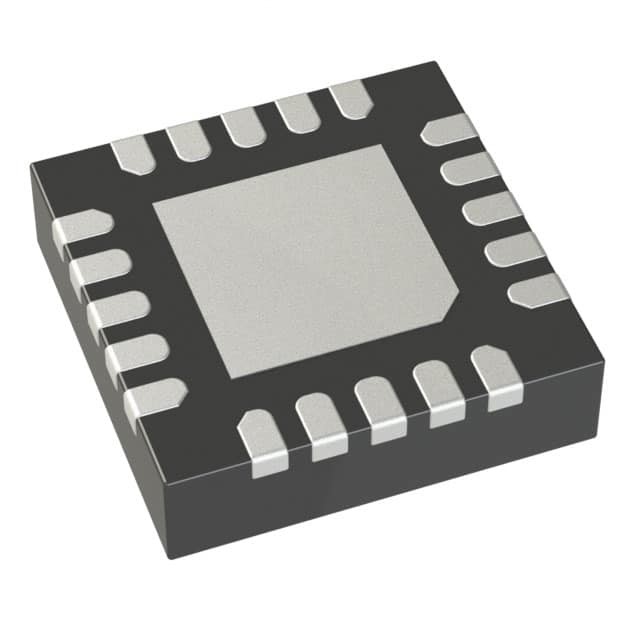

LTC3562EUD#PBF IC REG BUCK ADJ/PROG QD 20QFN Analog Devices Inc.

Mô tả

LTC®3562 là một bộ điều chỉnh đồng bộ tăng tốc monolithic hiệu suất cao với giao diện I2C.Hai bộ điều chỉnh có thể điều chỉnh bên ngoài và có thể có điện áp phản hồi được lập trình giữa 425mV và 800mV trong các bước 25mV (Loại A)Hai bộ điều chỉnh khác là các bộ điều chỉnh đầu ra cố định có điện áp đầu ra có thể được lập trình từ 600mV đến 3.775V trong các bước 25mV (Loại B).Tất cả bốn bộ điều chỉnh hoạt động độc lập và có thể được đặt vào xung nhảy, LDO, hoạt động chế độ Burst, hoặc hoạt động chế độ Burst bắt buộc thông qua điều khiển I2C. Các bộ điều khiển loại A có các chân RUN riêng biệt có thể được bật nếu điều khiển I2C không có sẵn.

Các đặc điểm

■ Bốn I2C độc lập có thể điều khiển
Các bộ điều chỉnh (2 × 600mA, 2 × 400mA)
■ Hai điện áp phản hồi I2C có thể lập trình
Các bộ điều chỉnh (R600A, R400A): VFB 425mV đến 800mV
■ Hai bộ điều chỉnh điện áp đầu ra có thể lập trình I2C
(R600B, R400B): VOUT 600mV đến 3,775V
■ Chế độ có thể lập trình: Bỏ xung, LDO, chế độ bùng nổ,®
Hoạt động chế độ nổ bắt buộc
■ Điện tĩnh < 100μA (tất cả các bộ điều chỉnh được bật)
trong chế độ LDO)
■ Tần số chuyển đổi cố định 2,25MHz (Pulse Skip)
Chế độ)
■ Thiết bị giới hạn Slew làm giảm tiếng ồn chuyển đổi
■ Khả năng khởi động lại đầu ra cho bộ điều chỉnh R600A
■ Đơn giản, tăng cường nhiệt, 20 chì 3mm × 3mm
Gói QFN

Ứng dụng

■ Các ứng dụng cầm tay khác nhau với nhiều đường dây cung cấp
■ Thiết bị thông tin cá nhân
■ Modem không dây và DSL
■ Máy ảnh kỹ thuật số
■ Máy chơi MP3
■ Thiết bị di động
