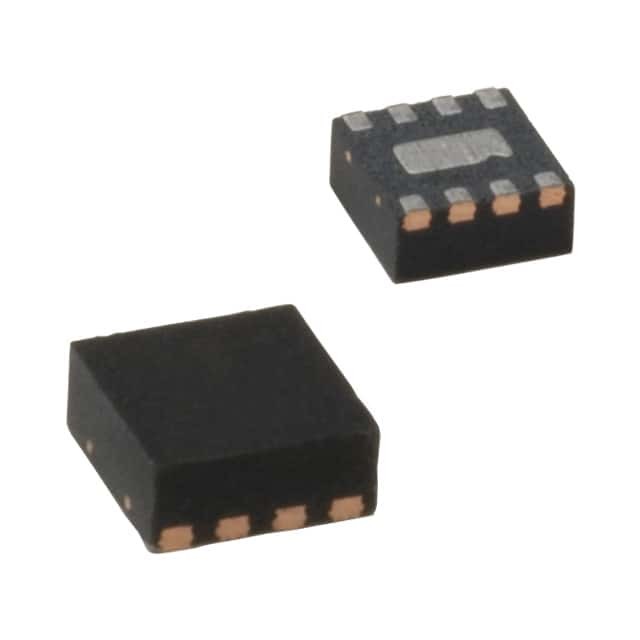

MIC2288YML-TR IC REG BOOST ADJ 1.2A 8MLF Công nghệ vi mạch

Mô tả chung

MIC2288 là một bộ điều chỉnh chuyển đổi tăng tốc PWM 1,2MHz, DC / DC có sẵn trong các tùy chọn gói Thin SOT-23 và 2mm × 2mm MLF TM.Mật độ điện năng cao được đạt được với công tắc 34V / 1A bên trong MIC2288, cho phép nó vận hành tải trọng lớn trong một dấu chân nhỏ.
MIC2288 thực hiện một tần số liên tục, 1.2MHz PWM, chương trình điều khiển chế độ hiện tại với bù đắp nội bộ cung cấp phản ứng thoáng qua tuyệt vời và hiệu suất điều chỉnh đầu ra.Hoạt động tần số cao tiết kiệm không gian bảng bằng cách cho phép nhỏ, các thành phần bên ngoài thấp. topology PWM tần số cố định cũng làm giảm tiếng ồn chuyển đổi giả và sóng đến nguồn điện đầu vào.
MIC2288 có sẵn trong một gói Thin SOT-23-5 có hồ sơ thấp và một gói không chì 2mm × 2mm MLFTM-8.

Đặc điểm

• Phạm vi điện áp đầu vào từ 2,5V đến 10V
• Điện áp đầu ra có thể điều chỉnh đến 34V
• Hơn 1A chuyển mạch điện
• Hoạt động PWM 1,2MHz
• Thường ổn định với nén gốm
• Hiệu quả cao
• Điều chỉnh đường dây và tải <1%
• Tỷ lệ sóng đầu vào và đầu ra thấp
• Điện tắt < 1μA
• UVLO
• Bảo vệ điện áp quá cao đầu ra (MIC2288BML)
• Ngắt quá nhiệt độ
• Tùy chọn gói SOT-23-5 mỏng
• 2mm × 2mm không chì MLFTM-8 gói tùy chọn
• Dải nhiệt độ giao điểm từ 40 °C đến + 125 °C

Ứng dụng

• Cung cấp năng lượng EL hữu cơ
• Cung cấp thiên vị TFT-LCD
• Cung cấp 12V cho các ứng dụng DSL
• Máy chuyển đổi DC/DC nhiều đầu ra
• Các bộ điều chỉnh đầu ra tích cực và âm
• Máy chuyển đổi SEPIC
