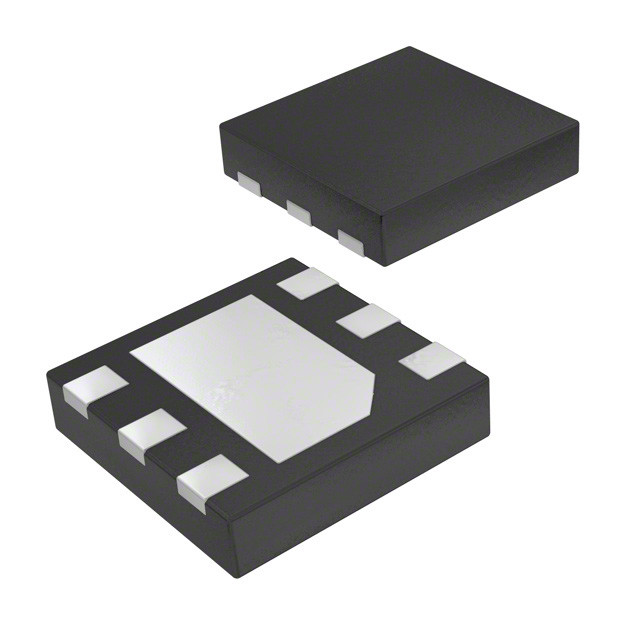

RT8010GQW IC REG BUCK ĐIẾN 1A 6WDFN Richtek Hoa Kỳ Inc.

Mô tả chung

RT8010/A là một bộ chuyển đổi DC-DC giảm tốc độ hiệu quả cao (PWM) có khả năng cung cấp dòng điện đầu ra 1A trên phạm vi điện áp đầu vào rộng từ 2,5V đến 5,5V,RT8010 / A là lý tưởng cho các thiết bị điện tử di động được cung cấp năng lượng từ pin Li-ion 1 tế bào hoặc từ các nguồn năng lượng khác như điện thoại di động, PDA và thiết bị cầm tay.
Hai chế độ hoạt động có sẵn bao gồm: PWM / Low Dropout tự động chuyển đổi và chế độ tắt.Không cần diode Schottky bên ngoài trong ứng dụng thực tế.
RT8010/A đi vào chế độ Low-Dropout khi PWM bình thường không thể cung cấp điện áp đầu ra được điều chỉnh bằng cách bật liên tục PMOS phía trên. RT8010/A đi vào chế độ tắt và tiêu thụ ít hơn 0.1μA khi chân EN được kéo thấp.
Các sóng chuyển đổi dễ dàng được làm mịn bằng các yếu tố lọc gói nhỏ do tần số hoạt động cố định là 1,5MHz.Điều này cùng với WDFN-6L nhỏ 2x2 và WQFN-16L 3x3 gói cung cấp ứng dụng khu vực PCB nhỏCác tính năng khác bao gồm khởi động mềm, điện áp tham chiếu nội bộ thấp hơn với độ chính xác 2%, bảo vệ nhiệt độ và bảo vệ hiện tại.

Đặc điểm

● +2,5V đến +5,5V Input Range
● Điện áp đầu ra (điện áp có thể điều chỉnh từ 0,6V đến VIN)
RT8010: 1.0V, 1.2V, 1.5V, 1.6V, 1.8V, 2.5V và 3.3V
Điện áp đầu ra cố định / điều chỉnh
RT8010A Chỉ có điện áp đầu ra điều chỉnh
● Điện ra 1A
● 95% hiệu quả
● Không cần Diode Schottky
● Hoạt động PWM tần số cố định 1,5MHz
● WDFN 6 Lead nhỏ và WQFN 16 Lead
● Phù hợp với RoHS và không chứa 100% chì (Pb)

Ứng dụng

● Điện thoại di động
● Thiết bị thông tin cá nhân
● Modem không dây và DSL
● Máy chơi MP3
● Các dụng cụ di động
