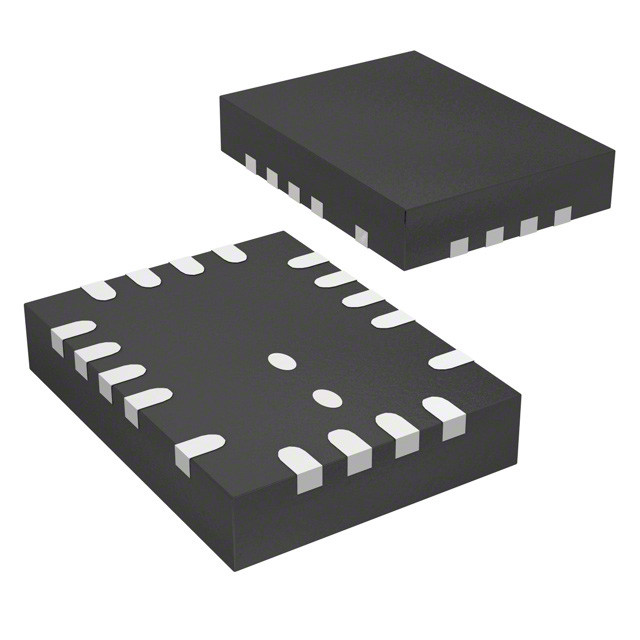

LT8640EUDC#TRPBF IC REG BUCK Định vị 5A 20QFN Analog Devices Inc.

Mô tả

Bộ điều chỉnh giảm dần LT®8640 có kiến trúc Silent Switcher được thiết kế để giảm thiểu phát thải EMI / EMC trong khi cung cấp hiệu quả cao ở tần số lên đến 3MHz.cấu trúc đơn thạch với công tắc điện tích hợp và bao gồm tất cả
Các mạch cần thiết tạo ra một giải pháp với một dấu chân PCB tối thiểu.Điện tĩnh 5μA với đầu ra được điều chỉnh đầy đủ cho phép các ứng dụng đòi hỏi hiệu suất cao nhất ở các dòng tải rất nhỏPhản ứng tạm thời vẫn rất tốt và sóng điện áp đầu ra dưới 10mVP-P ở bất kỳ tải nào, từ 0 đến đầy đủ.

Các đặc điểm

Kiến trúc Silent Switcher®
Khí thải EMI/EMC cực thấp
Phân phối tần số phổ phổ
Hiệu quả cao ở tần số cao
Tối đa 96% hiệu quả ở 1MHz
Tối đa 95% hiệu quả ở 2MHz
Phạm vi điện áp đầu vào rộng: 3,4V đến 42V
5A đầu ra liên tục tối đa, 7A đầu ra tạm thời cao nhất
Chế độ hoạt động của dòng điện tĩnh cực thấp
2.5μA IQ điều chỉnh 12VIN đến 3.3VOUT
Output Ripple < 10mVP-P
Thời gian bật nhanh tối thiểu: 40ns
Tỷ lệ bỏ học thấp trong mọi điều kiện: 100mV ở 1A
An toàn dung nạp cảm ứng bão hòa trong quá tải
Điều chỉnh và đồng bộ hóa: 200kHz đến 3MHz
Chế độ hoạt động hiện tại cao điểm
Khả năng khởi động mềm và theo dõi
18mm x 4mm QFN nhỏ

Ứng dụng

Hàng hóa ô tô và công nghiệp
Mục đích chung
Các nguồn cung cấp điện GSM
