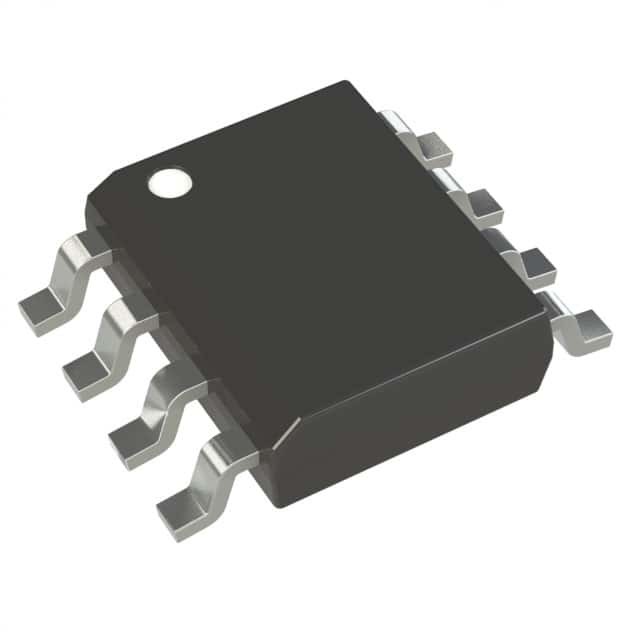

TC7662BCOA713 IC REG CHARG PUMP INV 20MA 8SOIC Công nghệ vi mạch
| Hàng hiệu | Microchip Technology |
|---|---|
| Số mô hình | TC7662BCOA713 |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh và hộp bìa |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Chức năng | phép đo tỷ số | Cấu hình đầu ra | Tích cực hay tiêu cực |
|---|---|---|---|
| cấu trúc liên kết | Bơm sạc | Loại đầu ra | Chắc chắn |
| Số đầu ra | 1 | Điện áp - Đầu vào (Tối thiểu) | 1,5V |
| Điện áp - đầu vào (tối đa) | 15V | Điện áp - đầu ra (min / cố định) | -Vin, 2Vin |
| Điện áp - đầu ra (tối đa) | - | Điện - đầu ra | 20mA |
| Tần số - Chuyển đổi | 10kHz ~ 35kHz | chỉnh lưu đồng bộ | Không. |
| Nhiệt độ hoạt động | 0 °C ~ 70 °C (TA) | Loại lắp đặt | Mặt đất |
| Bao bì / Vỏ | 8-SOIC (0,154", 3,90mm) | Bao gồm thiết bị của nhà cung cấp | 8-SOIC |
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
| Part Number | Description | |
|---|---|---|
| TC7662BCOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7662BEOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7662BEOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660SEOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660HEOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660COA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC1044SEOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660HEOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC682EOA | IC REG CHARG PUMP INV 10MA 8SOIC | |
| TC7660SCOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC682EOA713 | IC REG CHARG PUMP INV 10MA 8SOIC | |
| TC7660SEOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660SCOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC1044SCOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660EOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC1044SEOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660COA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660EOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7662BCOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660HCOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC1044SCOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660HCOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC682COA | IC REG CHARG PUMP INV 10MA 8SOIC | |
| TC682COA713 | IC REG CHARG PUMP INV 10MA 8SOIC | |
| TC1121EOA | IC REG CHARGE PUMP INV 8SOIC | |
| TC1121COA | IC REG CHARGE PUMP INV 8SOIC | |
| TCM680EOA | IC REG CHARGE PUMP INV DL 8SOIC | |
| TCM680COA | IC REG CHARGE PUMP INV DL 8SOIC | |
| TC1121EOA713 | IC REG CHARGE PUMP INV 8SOIC | |
| TC1121COA713 | IC REG CHARGE PUMP INV 8SOIC |
Mô tả sản phẩm
Chi tiết sản phẩm
Mô tả chung
TC7662B là một nâng cấp tương thích với pin cho bộ chuyển điện áp máy bơm sạc tiêu chuẩn công nghiệp TC7660. Nó chuyển đổi đầu vào +1.5V sang +15V thành một 1 tương ứng.5 đến 15V đầu ra chỉ sử dụng hai tụ điện chi phí thấp, loại bỏ các cảm ứng và chi phí, kích thước và EMI liên quan của chúng.Máy dao động trên máy hoạt động ở tần số danh nghĩa 10kHz. Tần số được tăng lên 35kHz khi pin 1 được kết nối với V +, cho phép sử dụng các tụ bên ngoài nhỏ hơn.Hoạt động dưới 10kHz (đối với các ứng dụng dòng điện cung cấp thấp hơn) cũng có thể bằng cách kết nối một tụ bên ngoài từ OSC đến mặt đất (với chân 1 mở).
TC7662B có sẵn trong cả DIP 8 chân và gói đường viền nhỏ (SO) 8 chân trong phạm vi nhiệt độ thương mại và mở rộng.
Các đặc điểm
■ Phạm vi điện áp hoạt động rộng: 1,5V đến 15V■ Đinh đẩy (Đinh 1) cho tần số chuyển đổi cao hơn
■ Hiệu quả năng lượng cao là 96%
■ Dễ dàng sử dụng chỉ yêu cầu 2 thành phần thụ động không quan trọng bên ngoài
■ Cải thiện thay thế trực tiếp cho tiêu chuẩn công nghiệp ICL7660 và các thiết bị nguồn thứ hai khác
Ứng dụng
■ Chuyển đổi đơn giản +5V sang ±5V■ Tăng gấp VOUT = ±nVIN
■ Cung cấp tiêu cực cho các hệ thống thu thập dữ liệu và thiết bị
■ RS232 nguồn cấp điện
■ Phân chia nguồn cung, VOUT = ±VS/2
Thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| Nhà sản xuất | Công nghệ vi mạch |
| Nhóm sản phẩm | Các bộ điều chỉnh chuyển đổi DC |
| Dòng | - |
| Loại | Buck. |
| Bao bì | Bao bì thay thế |
| Đơn vị trọng lượng | 0.006596 oz |
| Phong cách lắp đặt | SMD/SMT |
| Hộp gói | 8-SOIC (0,154", 3,90mm chiều rộng) |
| Nhiệt độ hoạt động | 0 °C ~ 70 °C (TA) |
| Loại gắn | Mặt đất |
| Loại đầu ra | Chắc chắn |
| Chức năng | Ratiometric |
| Bao bì thiết bị của nhà cung cấp | 8-SOIC |
| Số lượng đầu ra | 1 Sản xuất |
| Topology | Máy bơm sạc |
| Chuyển tần số | 10kHz ~ 35kHz |
| Điện-Output | 20mA |
| Cấu hình đầu ra | Tốt hay xấu |
| Điện áp đầu ra | -Vin, 2Vin. |
| Điện áp đầu ra tối đa | - |
| Bộ điều chỉnh đồng bộ | Không. |
| Điện áp đầu vào - phút | 1.5V |
| Điện áp đầu vào tối đa | 15V |
| Nhiệt độ hoạt động tối đa | + 70 C |
| Phạm vi nhiệt độ hoạt động | 0 C |
| Điện áp đầu ra | - 1,5 V đến - 15 V |
| Điện ra | 20 mA |
| Hộp gói | SOIC-Narrow-8 |
| Phần của nhà sản xuất# | Mô tả | Nhà sản xuất | So sánh |
| TC7662BCOA713G Các mạch điện |
Điều chỉnh tụy chuyển đổi, 35 kHz chuyển đổi tần số-MAX, PDSO8, SOIC-8 | Microchip Technology Inc. | TC7662BCOA713 so với TC7662BCOA713G |
| TC7662BEOA713 Các mạch điện |
Điều chỉnh tụy chuyển đổi, 35 kHz chuyển đổi tần số-MAX, PDSO8, SOIC-8 | Microchip Technology Inc. | TC7662BCOA713 so với TC7662BEOA713 |
Mô tả
Bộ điều chỉnh chuyển đổi bơm sạc IC tích cực hoặc âm cố định -Vin, 2Vin 1 đầu ra 20mA 8-SOIC (0,154", chiều rộng 3,90mm)
Máy bơm sạc INV -1.5V đến -15V 20mA Ô tô 8-Pin SOIC
Máy điều chỉnh điện áp - Máy điều chỉnh chuyển mạch điện áp cao
