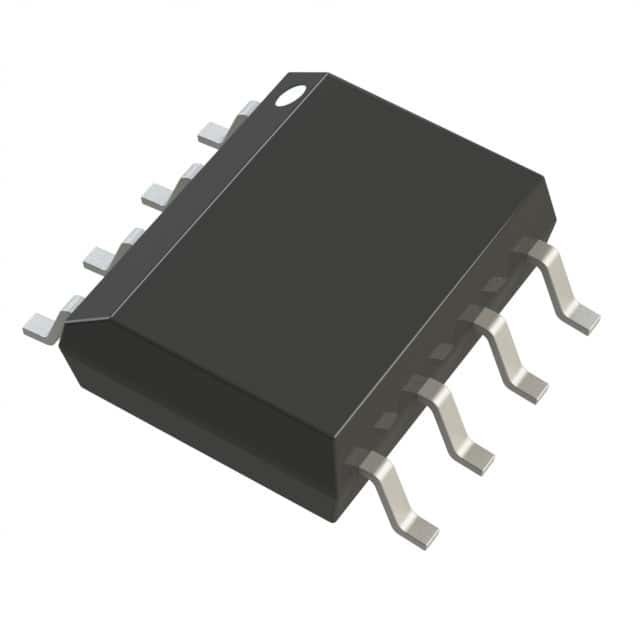

ADM660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC Analog Devices Inc
| Hàng hiệu | Analog Devices Inc. |
|---|---|
| Số mô hình | ADM660ARZ-REEL |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh và hộp bìa |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Chức năng | phép đo tỷ số | Cấu hình đầu ra | Tích cực hay tiêu cực |
|---|---|---|---|
| cấu trúc liên kết | Bơm sạc | Loại đầu ra | Chắc chắn |
| Số đầu ra | 1 | Điện áp - Đầu vào (Tối thiểu) | 1,5V |
| Điện áp - đầu vào (tối đa) | 7V | Điện áp - đầu ra (min / cố định) | -Vin, 2Vin |
| Điện áp - đầu ra (tối đa) | - | Điện - đầu ra | 100mA |
| Tần số - Chuyển đổi | 25kHz, 120kHz | chỉnh lưu đồng bộ | Không. |
| Nhiệt độ hoạt động | -40 °C ~ 85 °C (TA) | Loại lắp đặt | Mặt đất |
| Bao bì / Vỏ | 8-SOIC (0,154", 3,90mm) | Bao gồm thiết bị của nhà cung cấp | 8-SOIC |
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
| Part Number | Description | |
|---|---|---|
| ADM660ARZ-REEL | IC REG CHARGE PUMP INV 8SOIC | |
| ADM660ARZ-REEL7 | IC REG CHARGE PUMP INV 8SOIC | |
| ADM8660ARZ-REEL | IC REG CHARGE PUMP INV 8SOIC | |
| ADM8660ARZ | IC REG CHARGE PUMP INV 8SOIC | |
| ADP1111ARZ-3.3 | IC REG BUCK BST 3.3V 400MA 8SOIC | |
| ADM660ARZ | IC REG CHARGE PUMP INV 8SOIC | |
| ADP1111ARZ | IC REG BUCK BST ADJ 400MA 8SOIC | |
| ADP1111ARZ-5 | IC REG BUCK BST 5V 400MA 8SOIC | |
| ADP1111ARZ-REEL | IC REG BUCK BST ADJ 400MA 8SOIC | |
| ADM660AR-REEL | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADM660AR-REEL7 | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADM8660AR | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADP1111AR-12 | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP1111AR-3.3 | IC MULTI CONFIG 3.3V .2A 8SOIC | |
| ADP1111AR-5 | IC MULTI CONFIG 5V .2A 8SOIC | |
| ADP1111AR-5-REEL | IC MULTI CONFIG 5V .2A 8SOIC | |
| ADP3050AR | IC REG STEP DWN ADJ VLT 1A 8SOIC | |
| ADP3050AR-3.3 | IC REG BUCK 3.3V 1A 8SOIC | |
| ADP3050AR-REEL7 | IC REG STEP DWN ADJ VLT 1A 8SOIC | |
| ADP1111ARZ-12-REEL | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP1111ARZ-12 | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP3050ARZ-5 | IC REG MULTI CONFG 5V 1A 8SOIC | |
| ADP3050ARZ-R7 | IC REG MULTI CONFG ADJ 1A 8SOIC | |
| ADP3050ARZ-3.3 | IC REG MULTI CONFG 3.3V 1A 8SOIC | |
| ADP3050ARZ-3.3-RL7 | IC REG MULT CONFIG 3.3V 1A 8SOIC | |
| ADP3050ARZ-5-REEL7 | IC REG MULTI CONFIG 5V 1A 8SOIC | |
| ADP3050AR-3.3-RL7 | IC REG BUCK 3.3V 1A 8SOIC | |
| ADP3050ARZ-RL | IC REG MULTI CONFIG ADJ 1A 8SOIC | |
| ADP3050ARZ-3.3-RL | IC REG MULT CONFIG 3.3V 1A 8SOIC | |
| ADP3050ARZ-5-REEL | IC REG MULTI CONFIG 5V 1A 8SOIC | |
| ADP1111ARZ-5-REEL | IC REG BCK BST INV 5V 0.2A 8SOIC |
Mô tả sản phẩm
Chi tiết sản phẩm
Mô tả chung
ADM660/ADM8660 là một bộ chuyển đổi điện áp bơm sạc có thể được sử dụng để đảo ngược điện áp nguồn đầu vào cho VOUT = ?? VIN hoặc tăng gấp đôi nó (chỉ ADM660) cho VOUT = 2 VIN.Điện áp đầu vào dao động từ +1,5 V đến +7 V có thể được đảo ngược thành nguồn đầu ra âm 1,5 V đến 7 V. Kế hoạch đảo ngược này lý tưởng để tạo ra đường ray âm trong các hệ thống cung cấp điện đơn.
Các đặc điểm
ADM660: Chuyển đổi hoặc tăng gấp đôi điện áp đầu vàoADM8660: Inverts Input Supply Voltage
100 mA Điện ra
Chức năng tắt (ADM8660)
2.2 F hoặc 10 F
0.3 V giảm ở tải 30 mA
+1,5 V đến +7 V
Low Power CMOS: 600 A Quiescent Current
Tần số bơm sạc có thể chọn (25 kHz/120 kHz)
Pin tương thích nâng cấp cho MAX660, MAX665, ICL7660
Có sẵn trong gói TSSOP 16-Lead
Ứng dụng
Thiết bị cầm tay
Máy tính xách tay
Thu thập dữ liệu từ xa
Các nguồn cung cấp điện Op Amp
Thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| Nhà sản xuất | Thiết bị tương tự |
| Nhóm sản phẩm | Các bộ điều chỉnh chuyển đổi DC |
| Dòng | ADM660 |
| Loại | Máy bơm sạc |
| Bao bì | Bao bì thay thế |
| Đơn vị trọng lượng | 0.019048 oz |
| Phong cách lắp đặt | SMD/SMT |
| Hộp gói | 8-SOIC (0,154", 3,90mm chiều rộng) |
| Nhiệt độ hoạt động | -40 °C ~ 85 °C (TA) |
| Loại gắn | Mặt đất |
| Loại đầu ra | Chắc chắn |
| Chức năng | Ratiometric |
| Bao bì thiết bị của nhà cung cấp | 8-SOIC |
| Số lượng đầu ra | 1 Sản xuất |
| Topology | Máy bơm sạc |
| Chuyển tần số | 25kHz, 120kHz |
| Điện-Output | 100mA |
| Cấu hình đầu ra | Tốt hay xấu |
| Điện áp đầu ra | -Vin, 2Vin. |
| Điện áp đầu ra tối đa | - |
| Bộ điều chỉnh đồng bộ | Không. |
| Điện áp đầu vào - phút | 1.5V |
| Điện áp đầu vào tối đa | 7V |
| Tắt máy | Không đóng cửa |
| Nhiệt độ hoạt động tối đa | + 85 C |
| Phạm vi nhiệt độ hoạt động | - 40 C. |
| Điện áp đầu ra | - 1,5V đến - 7V 5V đến 14V |
| Dòng điện cung cấp hoạt động | 4.5 mA |
| Điện áp đầu vào | 1.5V đến 7V |
| Điện ra | 100 mA |
| Tần số chuyển đổi | 120 kHz |
| Hộp gói | SOIC-8 |
Thành phần tương thích chức năng
Hình thức, Bao bì,Điều kiện tương thích chức năng
| Phần của nhà sản xuất# | Mô tả | Nhà sản xuất | So sánh |
| TC7660HCOA Các mạch điện |
Điều chỉnh Capacitator chuyển đổi, 120 kHz FREQ-MAX chuyển đổi, PDSO8, SOIC-8 | Microchip Technology Inc. | ADM660ARZ-REEL so với TC7660HCOA |
| ADM660ARZ Các mạch điện |
Bộ chuyển đổi điện áp CMOS chuyển đổi điện tụ | Analog Devices Inc. | ADM660ARZ-REEL vs ADM660ARZ |
| TC7660HEOA Các mạch điện |
Điều chỉnh Capacitator chuyển đổi, 120 kHz FREQ-MAX chuyển đổi, PDSO8, SOIC-8 | Microchip Technology Inc. | ADM660ARZ-REEL vs TC7660HEOA |
| ADM660AR-REEL Các mạch điện |
Chuyển đổi Capacitor chuyển đổi, 120 kHz FREQ-MAX chuyển đổi, PDSO8, MS-012AA, SOIC-8 | Rochester Electronics LLC | ADM660ARZ-REEL vs ADM660AR-REEL |
| ADM660AR Các mạch điện |
IC SHIFTED CAPACITOR CONVERTER, 120 kHz SWITCHING FREQ-MAX, PDSO8, MS-012AA, SOIC-8, Điều chỉnh hoặc điều khiển chuyển đổi | Analog Devices Inc. | ADM660ARZ-REEL vs ADM660AR |
| ADM660ARZ-REEL Các mạch điện |
Bộ chuyển đổi điện áp CMOS chuyển đổi điện tụ | Analog Devices Inc. | ADM660ARZ-REEL vs ADM660ARZ-REEL |
Mô tả
Charge Pump Switching Regulator IC dương hoặc âm cố định -Vin, 2Vin 1 đầu ra 100mA 8-SOIC (0,154", chiều rộng 3,90mm)
Bơm sạc INV/STPUP -1.5V đến -7V/5V đến 14V 100mA 8-Pin SOIC N T/R
Các bộ điều chỉnh điện áp - Các bộ điều chỉnh chuyển đổi CHARGE PUMPED INVERTER I.C.
