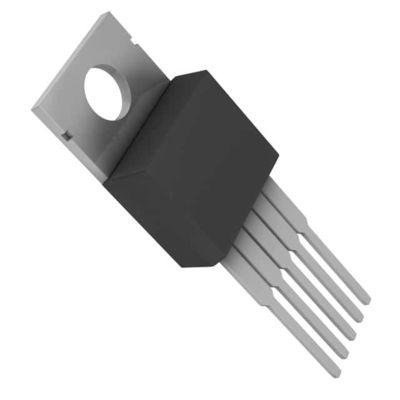

AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5 Diode kết hợp
| Hàng hiệu | Diodes Incorporated |
|---|---|
| Số mô hình | AP1501-T5G-U |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh và hộp bìa |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Chức năng | Bước xuống | Cấu hình đầu ra | Tốt |
|---|---|---|---|
| cấu trúc liên kết | Cái xô | Loại đầu ra | có thể điều chỉnh |
| Số đầu ra | 1 | Điện áp - Đầu vào (Tối thiểu) | 4,5V |
| Điện áp - đầu vào (tối đa) | 40V | Điện áp - đầu ra (min / cố định) | 1,23V |
| Điện áp - đầu ra (tối đa) | 37V | Điện - đầu ra | 3A |
| Tần số - Chuyển đổi | 150kHz | chỉnh lưu đồng bộ | Không. |
| Nhiệt độ hoạt động | -20°C ~ 85°C (TA) | Loại lắp đặt | Qua lỗ |
| Bao bì / Vỏ | TO-220-5 | Bao gồm thiết bị của nhà cung cấp | TO-220-5 |
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
| Part Number | Description | |
|---|---|---|
| AP1501-T5G-U | IC REG BUCK ADJ 3A TO220-5 | |
| AP1506-50T5RL-U | IC REG BUCK 5V 3A TO220-5R | |
| AP1506-33T5L-U | IC REG BUCK 3.3V 3A TO220-5 | |
| AP1501A-50T5L-U | IC REG BUCK 5V 5A TO220-5 | |
| AP1501A-T5L-U | IC REG BUCK ADJ 5A TO220-5 | |
| AP1512A-T5L-U | IC REG BUCK ADJ 3A TO220-5 | |
| AP1501-12T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501-12T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501-33T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501-33T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501-50T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501-50T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-12T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-33T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-33T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-50T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-T5RG-U | IC REG BUCK 3A TO220-5R | |
| AP1501-T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-12T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-12T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-33T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-33T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-50T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-50T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP3003T-12E1 | IC REG BUCK TO220-5 | |
| AP3003T-3.3E1 | IC REG BUCK TO220-5 | |
| AP3003T-5.0E1 | IC REG BUCK TO220-5 | |
| AP3003T-ADJE1 | IC REG BUCK TO220-5 | |
| AP1501-12T5L-U | IC REG BUCK 12V 3A TO220-5L | |
| AP1501-33T5L-U | IC CONV DC-DC 3A 3.3V TO220-5L | |
| AP1501A-33T5L-U | IC CONV DC-DC 5A 3.3V TO220-5L | |
| AP1501A-12T5G-U | IC REG DC-DC BUCK TO220-5 |
Mô tả sản phẩm
Chi tiết sản phẩm
Mô tả chung
AP1501 là một bộ chuyển đổi DC/DC giảm dần tích hợp đầy đủ, với khả năng điều khiển tải 3A mà không cần các thành phần điều khiển bổ sung.AP1501 hoạt động ở tần số chuyển đổi 150KHZ cho phép sử dụng các thành phần bộ lọc kích thước nhỏKết quả là, không gian bảng giảm và chi phí BOM giảm.
Đặc điểm
• Điện áp đầu ra: 3.3V, 5V, 12V và phiên bản đầu ra có thể điều chỉnh• Dải điện áp đầu ra phiên bản có thể điều chỉnh, 1,23V đến 37V + 4%
• 150KHZ + 15% tần số chuyển đổi cố định
• Phương thức điện áp điều khiển PWM không đồng bộ
• Bảo vệ tắt nhiệt và giới hạn dòng chảy
• Nhập điều khiển tắt ON/OFF
• Điện áp hoạt động có thể lên đến 40V
• Điện tải đầu ra: 3A
• Chế độ chờ năng lượng thấp
• Tranzit chuyển mạch tích hợp trên chip
• Bao bì không chì: TO263-5L và TO220-5L ((R)
• TO263-5L và TO220-5L ((R): Có sẵn trong Green Molding Compound (No Br, Sb)
• Chế độ hoàn thiện không có chì / phù hợp với RoHS (Lưu ý 1)
Ứng dụng
• Đơn giản Máy điều chỉnh giảm hiệu quả cao• Máy điều chỉnh chuyển đổi trên thẻ
• Chuyển đổi tích cực sang âm
Thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| Nhà sản xuất | Diode kết hợp |
| Nhóm sản phẩm | Các bộ điều chỉnh chuyển đổi DC |
| Dòng | AP1501T |
| Loại | Chuyển đổi điện áp |
| Bao bì | Bơm |
| Đơn vị trọng lượng | 0.105822 oz |
| Phong cách lắp đặt | Qua lỗ |
| Phạm vi nhiệt độ hoạt động | - 20 C đến + 85 C |
| Hộp gói | TO-220-5 |
| Nhiệt độ hoạt động | -20 °C ~ 85 °C (TA) |
| Loại gắn | Qua lỗ |
| Loại đầu ra | Điều chỉnh |
| Chức năng | Bước xuống |
| Bao bì thiết bị của nhà cung cấp | TO-220-5 |
| Số lượng đầu ra | 1 Sản xuất |
| Topology | Buck. |
| Chuyển tần số | 150kHz |
| Điện-Output | 3A |
| Cấu hình đầu ra | Tốt |
| Điện áp đầu ra | 1.23V |
| Điện áp đầu ra tối đa | 37V |
| Bộ điều chỉnh đồng bộ | Không. |
| Điện áp đầu vào - phút | 4.5V |
| Điện áp đầu vào tối đa | 40V |
| Tắt máy | Tắt máy |
| Nhiệt độ hoạt động tối đa | + 85 C |
| Phạm vi nhiệt độ hoạt động | - 20 C. |
| Điện áp đầu ra | 1.23V đến 37V |
| Dòng điện cung cấp hoạt động | 5 mA |
| Điện áp đầu vào | 4.5V đến 40V |
| Điện áp đầu vào-MAX | 40 V |
| Điện ra | 3 A |
| Tần số chuyển đổi | 150 kHz |
| Điện áp đầu vào-MIN | 4.5 V |
| Điện áp cung cấp-min | 4.5 V |
| Hộp gói | TO-220-5 |
| Phần của nhà sản xuất# | Mô tả | Nhà sản xuất | So sánh |
| AP1501-T5L-U Các mạch điện |
Điều chỉnh chuyển đổi, chế độ điện áp, 6,5A, 173kHz Chuyển đổi tần số tối đa, BIPolar, ROHS phù hợp, TO-220, 5 PIN | Diode kết hợp | AP1501-T5G-U so với AP1501-T5L-U |
| AP1501-T5 Các mạch điện |
6.5A điều chỉnh chuyển đổi, 173kHz chuyển đổi FREQ-MAX, PSFM5, TO-220, 5 PIN | Diode kết hợp | AP1501-T5G-U so với AP1501-T5 |
| AP1501-T5L Các mạch điện |
IC,SMPS CONTROLLER,VOLTAGE-MODE,BIPOLAR,SIP,5PIN,PLASTIC | Diode kết hợp | AP1501-T5G-U so với AP1501-T5L |
Mô tả
Buck Switching Regulator IC tích cực điều chỉnh 1.23V 1 đầu ra 3A TO-220-5
Conv DC-DC 4.5V đến 40V Step Down Single-Out 1.23V đến 37V 3A 5-Pin ((5+Tab) TO-220 Tube
Bộ điều chỉnh điện áp - Bộ điều chỉnh chuyển mạch DCDC Conv HV Buck 150kHz tải 3A 40V
