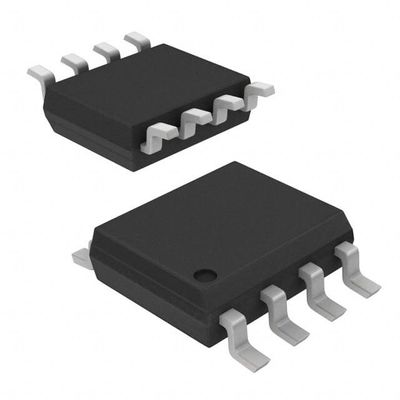

AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP Điốt được tích hợp

Mô tả

Dòng AP1509 là IC nguyên khối được thiết kế cho một bộ chuyển đổi DC / DC bước xuống, và có khả năng điều khiển tải 2A mà không cần thêm bóng bán dẫn.Các chức năng tắt bên ngoài có thể được điều khiển bởi mức độ logic và sau đó đi vào chế độ chờ. Sự bù đắp nội bộ làm cho điều khiển phản hồi có đường dây tốt và điều chỉnh tải trọng mà không có thiết kế bên ngoài.tắt nhiệt là để ngăn chặn nhiệt độ hoạt động quá mức từ thiệt hại, và giới hạn hiện tại là chống lại quá hiện tại hoạt động của công tắc đầu ra.Dòng AP1509 hoạt động ở tần số chuyển đổi 150KHz do đó cho phép các thành phần bộ lọc có kích thước nhỏ hơn so với những gì sẽ cần thiết với các bộ điều chỉnh chuyển đổi tần số thấp hơnCác tính năng khác bao gồm sự khoan dung được đảm bảo + 4% đối với điện áp đầu ra trong điều kiện điện áp đầu vào và tải trọng đầu ra được chỉ định và + 15% đối với tần số dao động.Phiên bản đầu ra bao gồm cố định 3.3V, 5V, 12V, và một loại có thể điều chỉnh. chip có sẵn trong một gói tiêu chuẩn 8 dẫn SOP-8.

Đặc điểm

• Điện áp đầu ra: 3.3V, 5V, 12V và phiên bản đầu ra điều chỉnh
• Phiên bản có thể điều chỉnh phạm vi điện áp đầu ra, 1,23V đến 18V + 4%
• 150KHz + 15% Tần số chuyển đổi cố định
• Chế độ điện áp Kiểm soát PWM không đồng bộ
• Bảo vệ chống tắt nhiệt và giới hạn dòng điện
• Nhập điều khiển tắt ON/OFF
• Điện áp hoạt động có thể lên đến 22V
• Điện tải đầu ra: 2A
• Các gói SOP-8L
• Chế độ chờ năng lượng thấp
• Tràn transistor chuyển đổi tích hợp trên chip
• SOP-8L: Có sẵn trong hợp chất đúc xanh (No Br, Sb)
• Kết thúc không có chì / phù hợp với RoHS (Lưu ý 1)

Ứng dụng

• Máy điều chỉnh giảm tốc độ hiệu quả cao đơn giản
• Máy điều chỉnh chuyển đổi trên thẻ
• Chuyển đổi tích cực sang âm
