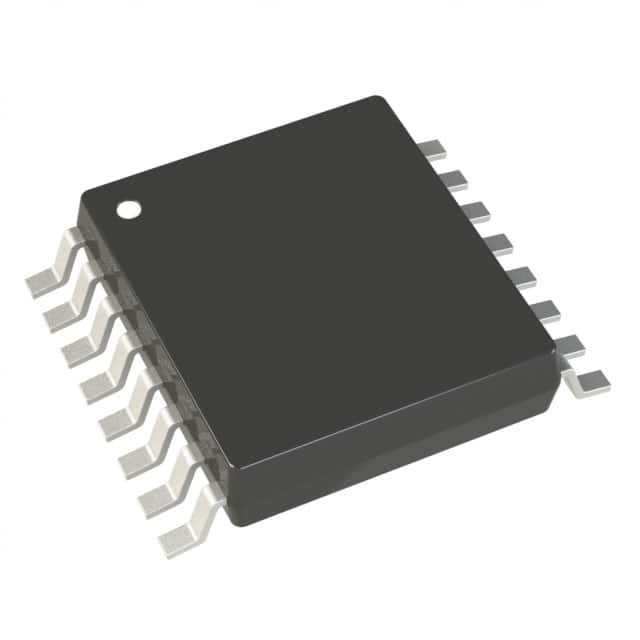

LTC3413EFE#TRPBF IC REG BUCK ADJ 3A 16TSSOP Analog Devices Inc.

Mô tả

LTC®3413 là một bộ chuyển đổi DC/DC đồng bộ bước xuống hiệu suất cao sử dụng cấu trúc chế độ tần số không đổi, hiện tại. Nó hoạt động từ phạm vi điện áp đầu vào từ 2,25V đến 5.5V và cung cấp một điện áp đầu ra được điều chỉnh bằng (0.5) VREF trong khi cung cấp hoặc chìm lên đến 3A của dòng điện đầu ra.Một bộ chia điện áp nội bộ làm giảm số lượng thành phần và loại bỏ sự cần thiết của các điện trở bên ngoài bằng cách chia điện áp tham chiếu một nửaChuyển mạch điện đồng bộ bên trong với 85mΩ kháng cự tăng hiệu quả và loại bỏ sự cần thiết của một diode Schottky bên ngoài.Tần số chuyển đổi lên đến 2MHz được thiết lập bởi một kháng cự bên ngoài.

Các đặc điểm

■ Hiệu quả cao: Tối đa 90%
■ Điện ra ± 3A
■ Điểm giới hạn dòng điện đầu ra nguồn và bể đối xứng
■ Low RDS ((ON) Switch nội bộ: 85mΩ
■ Không cần Diode Schottky
■ Phạm vi điện áp đầu vào 2,25V đến 5,5V
■ VOUT = VREF/2
■ Độ chính xác điện áp đầu ra ± 1%
■ Tần số chuyển đổi có thể lập trình: Đến 2MHz
■ Điện năng tốt Điện áp đầu ra
■ Được bảo vệ khỏi nhiệt độ cao
■ Có sẵn trong gói 16 Lead TSSOP Exposed Pad

Ứng dụng

■ Bus Termination: DDR và QDRTM Memory, SSTL, HSTL, ...
■ Máy tính xách tay
■ Hệ thống điện phân tán
