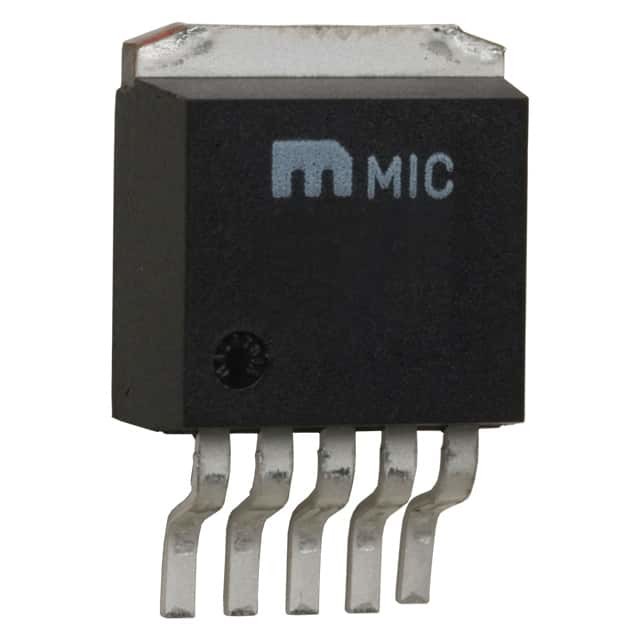

MIC4575WU IC REG BUCK BST ADJ 1.7A TO263-5 Công nghệ vi mạch

Mô tả chung

MIC4575 là một loạt các bộ điều chỉnh điện áp chuyển đổi theo chế độ chuyển đổi (buck) BiCMOS dễ sử dụng và dễ điều chỉnh.Tần số chuyển đổi cao hơn có thể cho phép lên đến 2:1 giảm kích thước bộ lọc đầu ra.
MIC4575 có sẵn trong phiên bản 3.3V và 5V cố định hoặc phiên bản đầu ra có thể điều chỉnh từ 1.23V đến 20V. Cả hai phiên bản đều có khả năng điều khiển tải 1A với điều chỉnh đường dây và tải xuất sắc.

Đặc điểm

• Hoạt động cố định 200kHz
• 3,3V, 5V và phiên bản đầu ra có thể điều chỉnh
• Điện áp trên các điều kiện đường dây và tải được chỉ định:
• Phiên bản cố định: ± 3% điện áp đầu ra tối đa
• Phiên bản điều chỉnh: ± 2% tối đa. điện áp phản hồi
• Đảm bảo 1A chuyển mạch hiện tại
• Phạm vi điện áp đầu vào rộng từ 4V đến 24V
• Phạm vi điện áp đầu ra rộng 1,23V đến 20V
• Cần ít thành phần bên ngoài
• < 200μA chế độ tắt thông thường
• hiệu suất 75% (phiên bản điều chỉnh > 75% điển hình)
• Các cảm ứng và tụ điện tiêu chuẩn là 25% của các giá trị LM2575 điển hình
• Tắt nhiệt
• Bảo vệ chống quá điện
• 100% điện nhiệt giới hạn đốt trong

Ứng dụng

• Máy điều chỉnh giảm tốc độ hiệu quả cao đơn giản
• Máy điều chỉnh trước hiệu quả cho các bộ điều chỉnh tuyến tính
• Máy điều chỉnh chuyển đổi trên thẻ
• Chuyển đổi tích cực thành âm (đổi ngược buck-boost)
• Bộ sạc pin
• Chuyển đổi đẩy âm
• Giảm bước từ 6V xuống 3,3V cho Intel Pentium® và các vi xử lý tương tự
