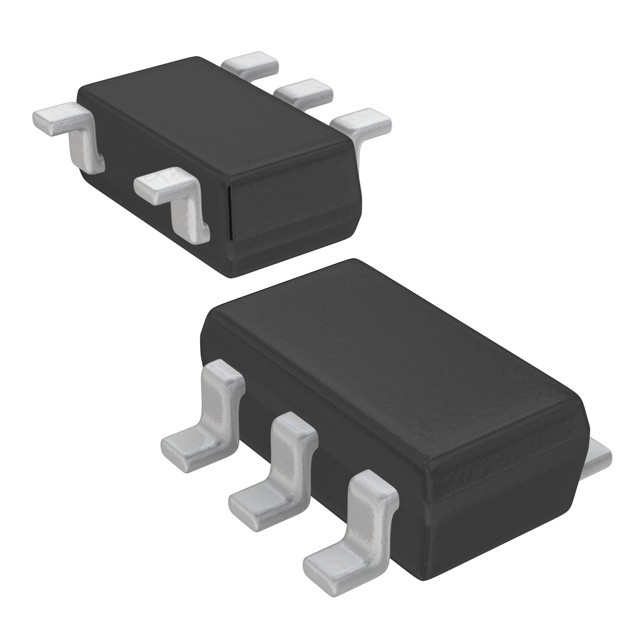

XC9140A501MR-G IC REG BOOST 5V 295MA SOT25 Torex Semiconductor Ltd

■ Đánh giá chung

XC9106 / 07 series là step-up DC / DC controller IC với một điện áp tham chiếu được áp dụng bên ngoài (Vref).Các loạt làm cho nó dễ dàng để điều khiển điện áp đầu ra bên ngoài và phù hợp với các ứng dụng phần mềm cần thay đổi điện áp, chẳng hạn như nguồn điện LCD cho PDA.
Khả năng đầu ra sẽ ổn định bất kể sử dụng tụ điện tải nào nhưng nếu sử dụng tụ điện ESR thấp, RSENSE khoảng 0,1Ω sẽ được yêu cầu và bù pha sẽ đạt được.Điều này làm cho việc sử dụng nén gốm dễ dàng hơn nhiềuTantalum và tụ điện phân cũng có thể được sử dụng, trong trường hợp này, RSENSE trở nên không cần thiết.

■ Các đặc điểm

Điện áp đầu vào: 0,9V ~ 10V
Sức mạnh
Phạm vi điện áp cung cấp: 1.8V ~ 10.0V và hơn Vref + 0.7V
Phạm vi đầu vào VREF: 0,8V ~ 2,5V (± 2,0%)
Điện áp đầu ra: Vref x tỷ lệ kháng cự phân chia bên ngoài
VOUT=Vref x (RFB1+RFB2)/RFB2
Tần số dao động: 300kHz, 100kHz (± 15%)
Điện ra: Hơn 30mA
(VIN=3.3V, VOUT=20V,
khi các thành phần bên ngoài
được sử dụng như trong các mạch dưới đây.)
Điều khiển: PWM (XC9106)
: PWM/PFM tự động chuyển đổi (XC9107)
Hiệu quả cao: 85% (TYP.)
Điện chờ: ISTB = 1,0μA (MAX.)
Load Capacitors: Capacitors ESR thấp tương thích
Điện áp tham chiếu được áp dụng bên ngoài (Vref)
Các gói: SOT-25, USP-6B

■ Ứng dụng

● Điện cho màn hình LCD
● PDA
● Máy di động
● Máy tính cầm tay
● Hệ thống âm thanh di động
● Nhiều nguồn điện đa chức năng
