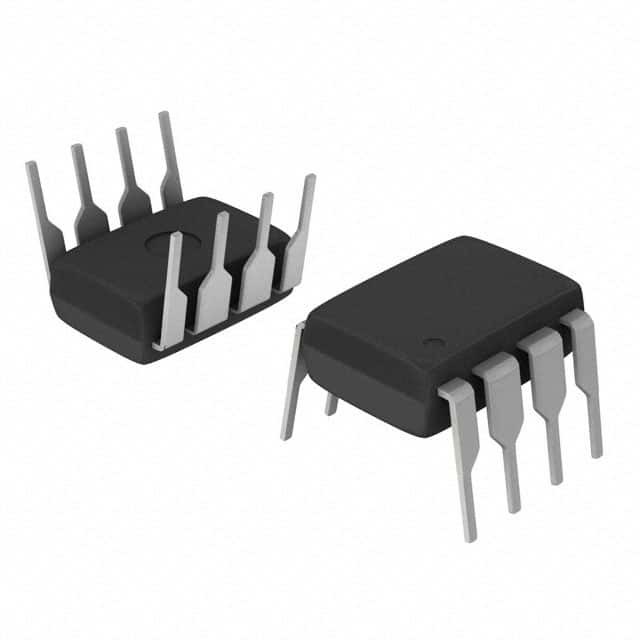

MAX680CPA+ IC REG CHARGE PUMP 2VIN 8DIP Analog Devices Inc./Maxim Integrated

Mô tả chung

MAX680 / MAX681 là các bộ chuyển điện áp điện áp CMOS đơn, hai pin-bơm điện tích cung cấp đầu ra ± 10V từ điện áp đầu vào + 5V.MAX680 / MAX681 cung cấp cả một bơm sạc tích cực để phát triển +10V từ đầu vào +5V và một bơm sạc đảo ngược để tạo ra đầu ra -10VCả hai bộ phận đều có một bộ dao động 8kHz trên chip.và MAX680 yêu cầu bốn tụ điện bên ngoài để sản xuất cả điện áp dương và âm từ một nguồn duy nhất.
Các xung nguồn đầu ra thường là 150Ω, cung cấp các dòng đầu ra hữu ích lên đến 10mA.Lượng điện tĩnh thấp và hiệu quả cao làm cho thiết bị này phù hợp với nhiều ứng dụng khác nhau cần cả điện áp dương và âm được tạo từ một nguồn cung cấp duy nhất.
MAX864/MAX865 cũng được khuyến cáo cho các thiết kế mới. MAX864 hoạt động ở tốc độ lên đến 200kHz và sử dụng tụ nhỏ hơn. MAX865 đi kèm trong gói μMAX nhỏ hơn.

Đặc điểm

* 95% hiệu quả chuyển đổi điện áp
* 85% hiệu quả chuyển đổi năng lượng
* + 2V đến + 6V
* Chỉ cần bốn bộ tụ bên ngoài (MAX680)
* Không yêu cầu Capacitors (MAX681)
* 500μA Điện cấp
* Thiết kế CMOS nguyên khối

Ứng dụng

MAX680/MAX681 có thể được sử dụng ở bất cứ nơi nào có nguồn cung cấp dương tính duy nhất và nơi cần điện áp dương và âm.Các ứng dụng phổ biến bao gồm tạo ra ± 6V từ pin 3V và tạo ra ± 10V từ nguồn cung logic tiêu chuẩn + 5V (để sử dụng với mạch tương tự)Các ứng dụng điển hình bao gồm:
±6V từ pin lithium 3V
Các dụng cụ cầm tay
Hệ thống thu thập dữ liệu
Máy đo bảng
±10V từ +5V Logic Supply
Thiết bị chạy bằng pin
Các nguồn cung cấp điện cho bộ khuếch đại hoạt động
