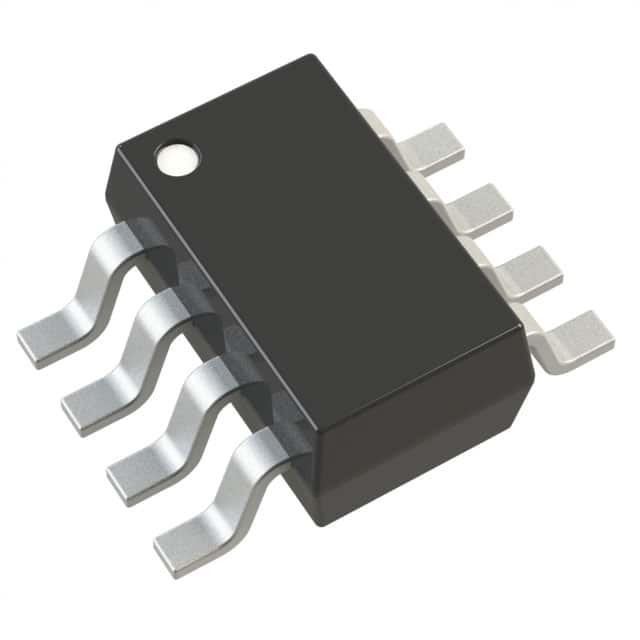

LT3009ESC8#TRMPBF IC REG LIN POS ADJ 20MA SC70-8 Analog Devices Inc.

Mô tả

LT®3007 series là các bộ điều chỉnh tuyến tính điện năng lượng vi mô, điện áp thoát thấp (LDO). Các thiết bị cung cấp dòng điện đầu ra 20mA với điện áp thoát 300mV.Dòng pin đất vẫn ở mức dưới 5% dòng điện đầu ra khi tải tăng. trong việc tắt,
dòng điện tĩnh dưới 1μA.
Các bộ điều chỉnh LT3007 tối ưu hóa sự ổn định và phản ứng thoáng qua với tụ gốm ESR thấp, đòi hỏi tối thiểu chỉ 2,2μF.Các cơ quan quản lý không yêu cầu bổ sung ESR như phổ biến với các cơ quan quản lý khác. Các mạch bảo vệ bên trong bao gồm giới hạn dòng điện, giới hạn nhiệt, bảo vệ pin ngược và bảo vệ dòng điện ngược.
Dòng LT3007 là lý tưởng cho các ứng dụng đòi hỏi khả năng ổ đĩa đầu ra vừa phải kết hợp với tiêu thụ điện chờ cực thấp..5V, 1.8V, 2.5V, 3.3V và 5V, và một phiên bản có thể điều chỉnh với phạm vi điện áp đầu ra từ 0,6V đến 44,5V. LT3007 có sẵn trong gói TSOT-23 8 chì tăng cường nhiệt.

Các đặc điểm

■ FMEA Phản ứng lỗi:
Điện áp đầu ra ở mức hoặc dưới mức quy định trong thời gian
Đinh liền kề ngắn hoặc nếu một chân được để nổi
■ Điện tĩnh cực thấp: 3μA
■ Phạm vi điện áp đầu vào: 2,0V đến 45V
■ Điện ra: 20mA
■ Điện áp thoát: 300mV
■ Khả năng điều chỉnh (VADJ= VOUT(MIN) = 600mV)
■ Điện áp đầu ra cố định: 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V
■ Sự khoan dung đầu ra: ± 2% trên tải, đường dây và nhiệt độ
■ Thường ổn định với ESR thấp, Capacitor đầu ra gốm (tối thiểu 2,2μF)
■ Điện tắt: < 1μA
■ Bảo vệ giới hạn hiện tại
■ Bảo vệ pin ngược
■ Bảo vệ giới hạn nhiệt
■ TSOT-23

Ứng dụng

■ Công nghiệp ô tô
■ Các hệ thống chạy bằng pin điện điện dòng thấp
■ Cung cấp năng lượng để duy trì sự sống
■ Giám sát từ xa
■ Máy đo công dụng
■ Ứng dụng công nghiệp năng lượng thấp
