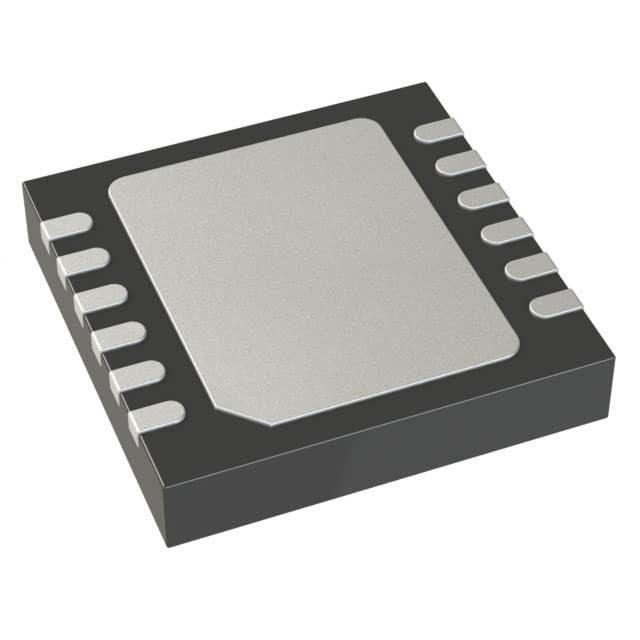

LT3083EDF#TRPBF IC REG LINEAR POS ADJ 3A 12DFN Analog Devices Inc.

Mô tả

LT®3083 là một bộ điều chỉnh tuyến tính giảm giảm 3A có thể được song song để tăng dòng điện đầu ra hoặc phân tán nhiệt trên các bảng gắn trên bề mặt.Được thiết kế như một nguồn dòng chính xác và theo dõi điện áp, bộ điều chỉnh mới này được sử dụng trong nhiều ứng dụng đòi hỏi dòng điện cao, điều chỉnh đến 0 và không có thùng xử lý nhiệt.Thiết bị cũng đưa ra bộ sưu tập của bóng bán dẫn để cho phép hoạt động giảm giảm xuống còn 310mV khi sử dụng với nhiều nguồn cấp.

Các đặc điểm

■ Các đầu ra có thể được song song cho dòng điện cao hơn và
Sự lan truyền nhiệt
■ Điện ra: 3A
■ Chương trình kháng cự đơn Điện áp đầu ra
■ 50μA Set Pin Current: 1% độ chính xác ban đầu
■ Khả năng điều chỉnh đến 0V
■ Tiếng ồn đầu ra thấp: 40μVRMS (10Hz đến 100kHz)
■ Phạm vi điện áp đầu vào rộng: 1,2V đến 23V
(DD-Pak và TO-220 gói)
■ Điện áp thoát thấp: 310mV
■ Điều chỉnh tải < 1mV
■ < 0,001%/V Định luật dòng
■ Điện tải tối thiểu: 1mA
■ Thường ổn định với Capacitor gốm tối thiểu 10μF
■ Giới hạn hiện tại với Foldback và quá nhiệt
Bảo vệ
■ Có sẵn trong 16-Lead TSSOP, 12-Lead 4mm × 4mm
DFN, 5-Lead TO-220 và 5-Lead Mount
Các gói DD-PAK

Ứng dụng

■ Dòng điện cao tất cả mặt đất
■ Máy điều chỉnh tuyến tính hiệu quả cao
■ Đơn vị điều chỉnh chuyển đổi nguồn cung cấp
■ Các bộ phận thấp đếm nguồn cung cấp điện áp biến đổi
■ Các nguồn điện điện điện điện áp thấp
