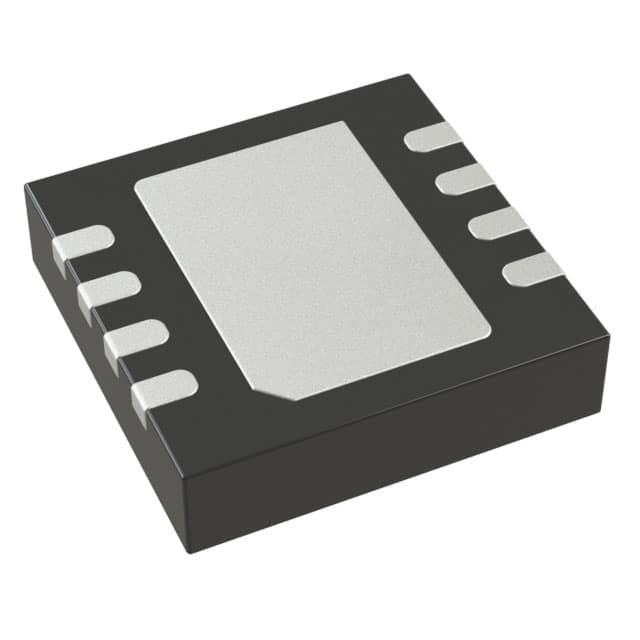

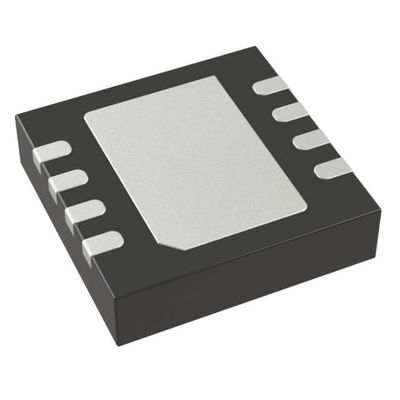

ADP7102ACPZ-R7 IC REG LIN POS ADJ 300MA 8LFCSP Analog Devices Inc.

Mô tả chung

ADP7102 là một bộ điều chỉnh tuyến tính thoát thấp CMOS hoạt động từ 3,3 V đến 20 V và cung cấp đến 300 mA dòng điện đầu ra.LDO điện áp đầu vào cao này là lý tưởng để điều chỉnh hiệu suất cao mạch tín hiệu tương tự và hỗn hợp hoạt động từ 19 V đến 1Sử dụng một kiến trúc độc quyền tiên tiến, nó cung cấp nguồn cung cấp năng lượng cao từ chối, tiếng ồn thấp,và đạt được kết nối tuyệt vời và tải đáp ứng thoáng qua chỉ với một nhỏ 1 μF điện tụ đầu ra gốm.

Các đặc điểm

Phạm vi điện áp đầu vào: 3,3V đến 20V
Điện lượng đầu ra tối đa: 300 mA
Tiếng ồn thấp: 15 μV rms cho các phiên bản đầu ra cố định
Hiệu suất PSRR 60 dB ở 10 kHz, VOUT = 3,3 V
Bảo vệ điện ngược
Điện áp thoát thấp: 200 mV với tải 300 mA
Độ chính xác ban đầu: ± 0,8%
Độ chính xác trên đường dây, tải và nhiệt độ: -2%, +1%
Điện tĩnh thấp (VIN = 5 V), IGND = 750 μA với 300 mA
tải
Điện tắt thấp: 40 μA ở VIN = 12 V
Thường ổn định với nén đầu ra gốm 1 μF nhỏ
7 tùy chọn điện áp đầu ra cố định: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V,
5V và 9V
Khả năng điều chỉnh đầu ra từ 1,22 V đến VIN
Giới hạn dòng ngược và bảo vệ quá tải nhiệt
Định nghĩa chính xác UVLO có thể lập trình bởi người dùng/được kích hoạt
Chỉ số hiệu suất tốt
Các gói LFCSP 8 dẫn và SOIC 8 dẫn

Ứng dụng

Quy định cho các ứng dụng nhạy cảm với tiếng ồn: ADC, DAC
mạch, khuếch đại chính xác, dao động tần số cao,
Đồng hồ, và PLL
Truyền thông và cơ sở hạ tầng
Y tế và chăm sóc sức khỏe
Công nghiệp và thiết bị đo
