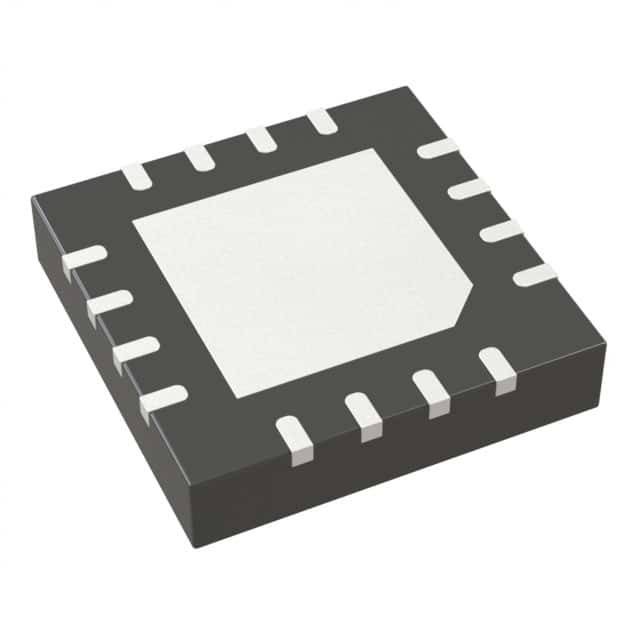

ADP1753ACPZ-R7 IC REG LIN POS ADJ 800MA 16LFCSP Analog Devices Inc.

Mô tả chung

ADP1752/ADP1753 là các bộ điều chỉnh CMOS tuyến tính thoát thấp (LDO) hoạt động từ 1,6 V đến 3,6 V và cung cấp điện đầu ra lên đến 800 mA.Những thấp VIN/VOUT LDO là lý tưởng cho điều chỉnh nanometer FPGA hình học hoạt động từ 2.5 V xuống đến 1.8 V đường ray I / O, và để cung cấp điện áp lõi xuống đến 0,75 V. Sử dụng một kiến trúc độc quyền tiên tiến, chúng cung cấp tỷ lệ từ chối nguồn điện cao (PSRR) và tiếng ồn thấp,và đạt được kết nối tuyệt vời và tải đáp ứng thoáng qua với chỉ một nhỏ 4Capacitor đầu ra gốm 0,7 μF.

Các đặc điểm

Điện lượng đầu ra tối đa: 0,8 A
Phạm vi điện áp đầu vào: 1,6 V đến 3,6 V
Điện tắt thấp: < 2 μA
Điện áp thoát rất thấp: 70 mV @ 0,8 A tải
Độ chính xác ban đầu: ± 1%
Độ chính xác trên đường dây, tải và nhiệt độ: ± 2%
7 tùy chọn điện áp đầu ra cố định với khởi động mềm 0,75 V đến 2,5 V (ADP1752)
Tùy chọn điện áp đầu ra có thể điều chỉnh với khởi động mềm từ 0,75 V đến 3,3 V (ADP1753)
PSRR cao 65 dB @ 1 kHz 65 dB @ 10 kHz 54 dB @ 100 kHz
23 μV rms ở đầu ra 0,75 V
Thường ổn định với tụ điện đầu ra gốm nhỏ 4,7 μF
Phản ứng chuyển tiếp tải và đường dây tuyệt vời
Bảo vệ giới hạn dòng điện và quá tải nhiệt
Chỉ số hiệu suất tốt
Khả năng điều khiển logic
Bảo vệ điện ngược

Ứng dụng

Máy tính máy chủ
Các thành phần bộ nhớ
Thiết bị viễn thông
Thiết bị mạng
DSP/FPGA/phương tiện vi xử lý
Thiết bị đo lường/hệ thống thu thập dữ liệu
