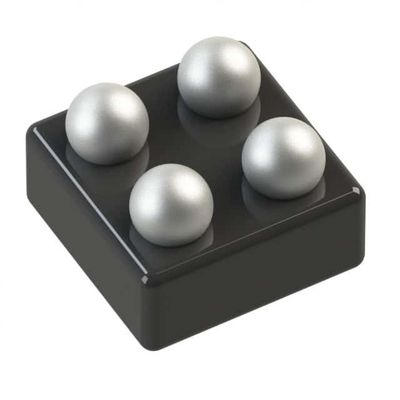

ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP Analog Devices Inc.

Mô tả chung

ADP160/ADP161/ADP162/ADP163 là dòng điện tĩnh cực thấp, giảm giảm, điều chỉnh tuyến tính hoạt động từ 2,2 V đến 5,5 V và cung cấp đến 150 mA dòng điện đầu ra.
Voltage giảm 195 mV ở tải 150 mA cải thiện hiệu quả và cho phép hoạt động trên một phạm vi điện áp đầu vào rộng.
Các ADP16x được thiết kế đặc biệt cho hoạt động ổn định với một nhỏ 1 μF ± 30% đầu vào và đầu ra thạch cao để đáp ứng các yêu cầu của hiệu suất cao, không gian hạn chế
các ứng dụng.
ADP160 có sẵn trong 15 tùy chọn điện áp đầu ra cố định, dao động từ 1,2 V đến 4,2 V.ADP160 / ADP161 cũng bao gồm một kháng cự chuyển đổi để xả đầu ra tự động khi LDO bị tắtADP162 giống hệt với ADP160 nhưng không bao gồm chức năng xả đầu ra.

Các đặc điểm

Dòng điện tĩnh cực thấp
IQ = 560 nA với tải 0 μA
IQ = 860 nA với tải 1 μA
Thường ổn định với 1 μF điện tụ đầu vào và đầu ra bằng gốm
Điện lượng đầu ra tối đa: 150 mA
Phạm vi điện áp đầu vào: 2,2 V đến 5,5 V
Điện tắt thấp: <50 nA điển hình
Điện áp thoát thấp: 195 mV với tải 150 mA
Độ chính xác ban đầu: ± 1%
Độ chính xác trên đường dây, tải và nhiệt độ: ± 3,5%
15 tùy chọn điện áp đầu ra cố định: 1,2 V đến 4,2 V
Sản lượng có thể điều chỉnh
Hiệu suất PSRR 72 dB ở 100 Hz
Giới hạn dòng điện và bảo vệ quá tải nhiệt
Khả năng điều khiển logic
Phản kháng xả đầu ra tích hợp
Gói TSOT 5 dẫn
4-ball, pitch 0,5 mm WLCSP

Ứng dụng
Điện thoại di động
Máy ảnh số và thiết bị âm thanh
Thiết bị di động và pin
Quy định sau dc-to-dc
Thiết bị y tế di động
