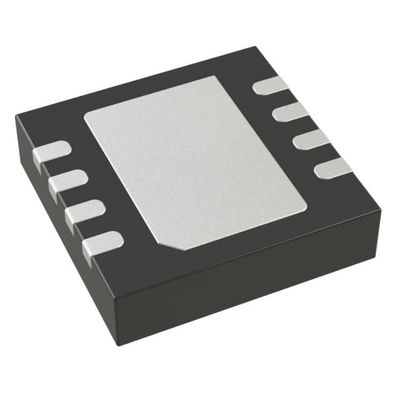

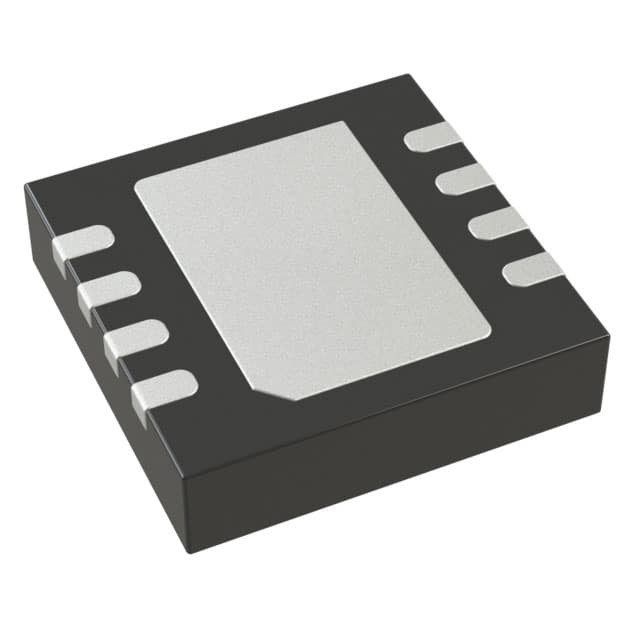

ADM7170ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.

Mô tả chung

ADM7170 là một bộ điều chỉnh tuyến tính giảm thoát (LDO) CMOS hoạt động từ 2,3 V đến 6,5 V và cung cấp đến 500 mA dòng điện đầu ra.LDO dòng điện đầu ra cao này là lý tưởng để điều chỉnh hiệu suất cao mạch tín hiệu tương tự và hỗn hợp hoạt động từ 6 V xuống đến 1.2 V đường ray. Sử dụng một kiến trúc độc quyền tiên tiến, thiết bị cung cấp từ chối nguồn điện cao và tiếng ồn thấp và đạt được phản ứng chuyển tiếp đường dây và tải xuất sắc chỉ với một 4.7 μF điện tụ đầu ra gốmPhản ứng chuyển tải tải thường là 1,5 μs cho một bước tải từ 1 mA đến 500 mA.
ADM7170 có sẵn trong 17 tùy chọn điện áp đầu ra cố định. Các điện áp sau đây có sẵn từ cổ phiếu: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V và 5.0 V.Điện áp bổ sung có sẵn theo đơn đặt hàng đặc biệt là: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V và 4,6 V. Một phiên bản điều chỉnh cũng có sẵn cho phép điện áp đầu ra dao động từ 1.2 V đến VIN − VDO với bộ chia phản hồi bên ngoài.
Dòng điện vào có thể được điều khiển bằng cách điều chỉnh thời gian khởi động thông qua chân khởi động mềm.
Tiếng ồn đầu ra của bộ điều chỉnh ADM7170 là 5 μV rms độc lập với điện áp đầu ra.nhưng cũng cung cấp hiệu suất nhiệt tuyệt vời cho các ứng dụng đòi hỏi đến 500 mA của dòng điện đầu ra trong một, dấu chân thấp.

Các đặc điểm

Phạm vi điện áp đầu vào: 2,3V đến 6,5V
Điện tải tối đa: 500 mA
Tiếng ồn thấp: 5 μV rms độc lập với điện áp đầu ra tại
100 Hz đến 100 kHz
Phản ứng chuyển tiếp nhanh: 1,5 μs cho bước tải từ 1 mA đến 500 mA
60 dB PSRR ở 100 kHz
Điện áp thoát thấp: 42 mV với tải 500 mA, VOUT = 3 V
Độ chính xác ban đầu: ± 0,75%
Độ chính xác trên đường dây, tải và nhiệt độ: ± 1,25%
Điện tĩnh, IGND = 0,7 mA không tải
Điện tắt thấp: 0,25 μA ở VIN = 5 V
Thường ổn định với tụ điện đầu ra gốm nhỏ 4,7 μF
Tùy chọn điện áp đầu ra điều chỉnh và cố định: 1,2 V đến 5,0 V
Khả năng điều chỉnh từ 1,2 V đến VIN − VDO
Cho phép chính xác
Khởi động mềm điều chỉnh
Bao gồm 8 chì, 3 mm × 3 mm LFCSP
Được hỗ trợ bởi công cụ ADIsimPower

Ứng dụng

Quy định cho các ứng dụng nhạy cảm với tiếng ồn: ADC và DAC
mạch, khuếch đại chính xác, PLL/VCO và IC đồng hồ
Truyền thông và cơ sở hạ tầng
Y tế và chăm sóc sức khỏe
Công nghiệp và thiết bị đo
