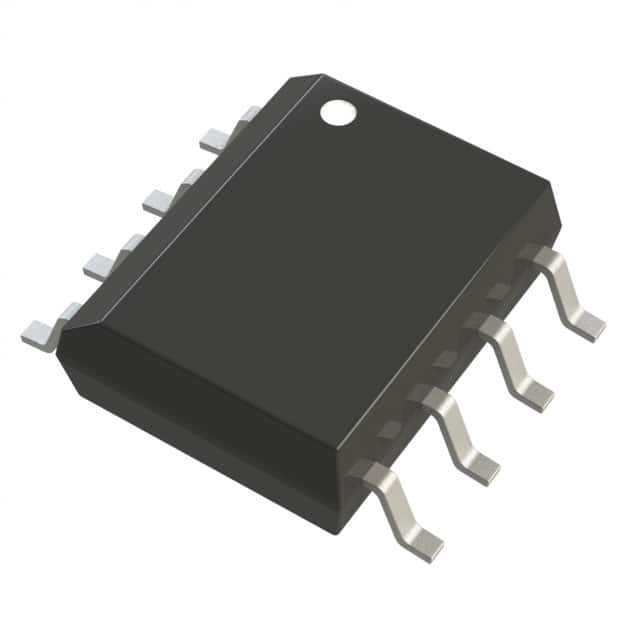

ADP3301ARZ-5 IC REG LINEAR 5V 100MA 8SOIC Analog Devices Inc

Mô tả chung

ADP3301 là một thành viên của gia đình ADP330x của các bộ điều chỉnh điện áp giảm độ chính xác anyCAPTM *. ADP3301 nổi bật so với các LDO thông thường với kiến trúc mới lạ,một quy trình cải tiến và một gói mới. Its patented design includes a noninverting wideband driver and a stage that permits the use of an internal “pole splitting” capacitor to stabilize the feedback loop with a single output capacitor as small as 0.47 μF. Thiết bị này ổn định với bất kỳ loại tụ điện nào bất kể giá trị ESR (tương đương kháng hàng loạt) của nó, bao gồm các loại gốm (MLCC) cho các ứng dụng không gian hạn chế.ADP3301 đạt được độ chính xác đặc biệt là ±0.8% ở nhiệt độ phòng và độ chính xác tổng thể ±1.4% so với các quy định về nhiệt độ, đường dây và tải.

Các đặc điểm

Độ chính xác cao (Điều lệ trên đường dây và tải trọng ở + 25 ° C): 60,8%
Điện áp thoát cực thấp: 100 mV Thông thường @ 100 mA
Chỉ cần CO = 0,47 μF để ổn định
anyCAPTM* = Thẳng với tất cả các loại tụ điện
Hạn chế dòng và nhiệt
Tiếng ồn thấp
Máy phát hiện ngưng hoạt động
Điện tắt thấp: 1 μA
Một số tùy chọn điện áp cố định
3Phạm vi cung cấp từ 0 V đến 12 V
Phạm vi nhiệt độ môi trường từ 20°C đến +85°C
Bao bì SO-8 tăng cường nhiệt
Quy định đường dây và tải trọng xuất sắc

Ứng dụng

Điện thoại di động
Máy tính xách tay, máy tính cắm
Hệ thống chạy pin
Các dụng cụ di động
Máy điều chỉnh bưu điện để chuyển nguồn cung cấp
Máy quét mã vạch
