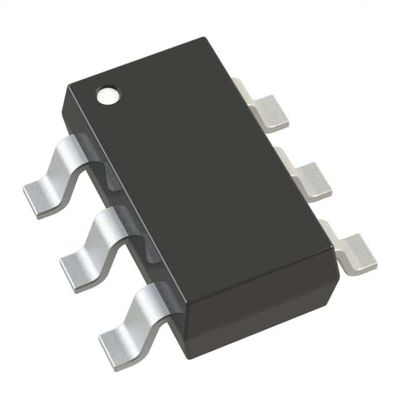

ADP3300ARTZ-3.3RL7 IC REG LINEAR 3.3V 50MA SOT23-6 Analog Devices Inc.

Mô tả chung

ADP3300 là một thành viên của gia đình ADP330x của các bộ điều chỉnh điện áp cao độ chính xác. ADP3300 nổi bật so với các LDO thông thường với kiến trúc mới và quy trình nâng cao.Thiết kế được cấp bằng sáng chế của nó chỉ đòi hỏi một 0.47 μF điện tụ đầu ra cho sự ổn định. Thiết bị này ổn định với bất kỳ điện tụ nào, bất kể giá trị ESR (Kháng kháng hàng loạt tương đương) của nó,bao gồm các loại gốm (MLCC) cho các ứng dụng không gian hạn chếADP3300 đạt được độ chính xác đặc biệt là ± 0,8% ở nhiệt độ phòng và độ chính xác tổng thể là ± 1,4% đối với biến đổi nhiệt độ, đường dây và tải.Điện áp thoát của ADP3300 chỉ 80 mV (thường ở 50 mA).
ADP3300 hoạt động với phạm vi điện áp đầu vào rộng từ 3,0 V đến 12 V và cung cấp dòng tải vượt quá 50 mA.Nó có một dấu hiệu lỗi báo hiệu khi thiết bị sắp mất điều chỉnh hoặc khi mạch ngắn hoặc bảo vệ quá tải nhiệt được kích hoạtCác tính năng khác bao gồm khả năng tắt và giảm tiếng ồn tùy chọn.
ADP3301 (100 mA)
ADP3303 (200 mA)

Các đặc điểm
Độ chính xác cao trên đường dây và tải: ± 0,8% @ 25 °C, ± 1,4% trên nhiệt độ
Điện áp thoát cực thấp: 80 mV Thông thường @ 50 mA
Chỉ cần CO = 0,47 μF để ổn định
anyCAP = ổn định với tất cả các loại tụ (bao gồm MLCC)
Hạn chế dòng và nhiệt
Tiếng ồn thấp
Máy phát hiện ngưng hoạt động
Điện tắt thấp: 1 μA
3Phạm vi cung cấp từ 0 V đến 12 V
Phạm vi nhiệt độ môi trường từ 40°C đến +85°C
Một số tùy chọn điện áp cố định
Bao gồm SOT-23 siêu nhỏ 6 chì
Điều chỉnh đường dây và tải trọng xuất sắc

Ứng dụng
Điện thoại di động
Máy tính xách tay, máy tính cắm
Hệ thống chạy pin
Các bộ điều chỉnh PCMCIA
Máy quét mã vạch
Máy quay phim, máy ảnh
