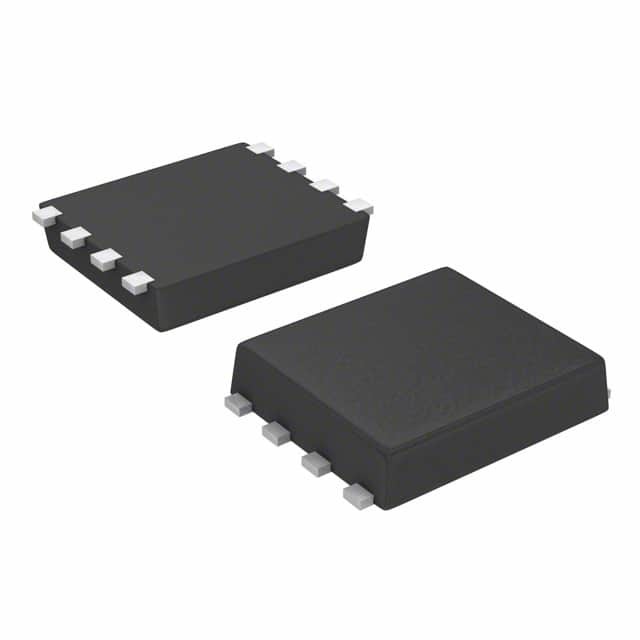

S-1133B00-I8T1U IC REG LIN POS ADJ 300MA SNT8A ABLIC Inc

Dòng S-1133 là một bộ điều chỉnh điện áp tích cực với điện áp thoát thấp, độ chính xác điện áp đầu ra cao và tiêu thụ dòng điện thấp (300 mA dòng điện đầu ra) được phát triển dựa trên công nghệ CMOS.Có thể sử dụng một chất điện gốm nhỏ 1 μF*1Nó hoạt động với mức tiêu thụ điện thấp 60 μA. The S-1133 Series includes an overcurrent protection circuit that prevents the output current from exceeding the current capacitance of the output transistor and a thermal shutdown circuit that prevents damage due to overheatingNgoài các loại mà điện áp đầu ra được đặt bên trong IC, một loại mà điện áp đầu ra có thể được đặt thông qua một kháng cự bên ngoài được thêm vào một dòng (S-1133x00 Series).SOT-89-5 và các gói siêu nhỏ SNT-8A nhận ra việc lắp đặt mật độ caoĐiều này, ngoài tiêu thụ điện thấp, làm cho S-1133 Series lý tưởng cho các thiết bị di động.

■ Đặc điểm

• Điện áp đầu ra: 1,2 đến 6,0 V, có thể chọn trong các bước 0,1 V.
• Cài đặt điện áp thông qua kháng cự bên ngoài: có thể chọn từ 1,8 đến 8,2 V (S-1133B00/S-1133A00)
• Phạm vi điện áp đầu vào: 2,0 đến 10 V
• Điện áp đầu ra chính xác cao: chính xác ± 1,0% (sản phẩm đầu ra từ 1,2 đến 1,4 V: chính xác ± 15 mV)
• Điện áp thoát thấp: 130 mV điển hình (3.0 V sản phẩm đầu ra, IOUT = 100 mA)
• Tiêu thụ điện thấp: Trong khi hoạt động: 60 μA, 90 μA tối đa.
Trong thời gian tắt: 0,1 μA, tối đa 1,0 μA.
• Điện lượng đầu ra: 300 mA đầu ra có thể (ở VIN ≥ VOUT ((S) + 1,0 V) * 1
• Có thể sử dụng tụ điện ESR thấp: Có thể sử dụng tụ điện gốm 1,0 μF hoặc cao hơn cho tụ điện đầu vào và đầu ra.
(Một tụ điện gốm có độ cao 2,2 μF hoặc cao hơn có thể được sử dụng cho các sản phẩm có điện áp đầu ra là 1,7 V hoặc thấp hơn.)
• Phản ứng phản xạ sóng cao: 70 dB (ở 1,0 kHz, VOUT = 1,2 V)
• Vòng bảo vệ quá điện tích hợp: Có thể hạn chế quá điện của transistor đầu ra.
• Vòng tròn tắt nhiệt tích hợp: Ngăn ngừa thiệt hại do quá nóng.
• Built-in ON / OFF mạch: Đảm bảo tuổi thọ pin dài.
• Nhóm nhỏ: SOT-89-5, SNT-8A
• Sản phẩm không chì

■ Ứng dụng

• Cung cấp điện cho các thiết bị chạy bằng pin
• Nguồn cung cấp điện cho các thiết bị truyền thông
• Cung cấp điện cho các thiết bị điện gia dụng
