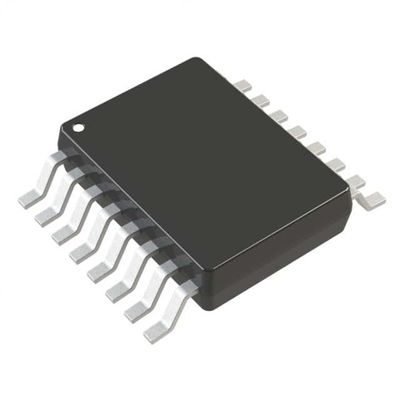

LT3022EMSE-1.2#TRPBF IC REG LINEAR 1.2V 1A 16MSOP Analog Devices Inc.

Mô tả

LT®3022 là một bộ điều chỉnh tuyến tính điện áp thoát rất thấp (VLDOTM) hoạt động từ nguồn đầu vào duy nhất xuống còn 0,9V. Thiết bị cung cấp dòng điện đầu ra 1A với điện áp thoát điển hình 145mV.LT3022 là lý tưởng cho áp dụng điện áp đầu vào thấp để điện áp đầu ra thấp, cung cấp hiệu suất điện tương đương với một bộ điều chỉnh chuyển mạch. Bộ điều chỉnh tối ưu hóa sự ổn định và phản ứng thoáng qua với các tụ điện đầu ra gốm ESR thấp nhỏ đến 10μF.Các tính năng khác của LT3022 bao gồm 0.05% điều chỉnh đường dây điển hình và 0.05% điều chỉnh tải trọng điển hình. Khi tắt, dòng điện tĩnh thường giảm xuống 7,5μA. Vòng mạch bảo vệ nội bộ bao gồm bảo vệ pin ngược,giới hạn dòng, giới hạn nhiệt với hysteresis và bảo vệ ngược dòng.

Các đặc điểm

■ Phạm vi VIN: 0,9V đến 10V
■ Điện áp ngưng: 145mV
■ Điện ra: 1A
■ Khả năng đầu ra có thể điều chỉnh (VREF = VOUT ((MIN) = 200mV)
■ Điện áp đầu ra cố định: 1.2V, 1.5V, 1.8V
■ Thường ổn định với ESR thấp, Capacitor đầu ra gốm (10μF tối thiểu)
■ 0,05% Quy định tải trọng điển hình từ 1mA đến 1A
■ Điện tĩnh: 400μA Thông thường
■ 7.5μA Điện tĩnh điển hình trong thời gian tắt
■ Bảo vệ giới hạn hiện tại
■ Bảo vệ pin ngược không có dòng điện ngược
■ Giới hạn nhiệt bằng Hysteresis
■ 16-Lead (5mm × 3mm) DFN và MSOP Packages

Ứng dụng

■ Máy điều chỉnh tuyến tính hiệu quả cao
■ Hệ thống chạy bằng pin
■ Phương tiện logic
■ Đơn vị điều chỉnh chuyển đổi nguồn cung cấp
■ Modem không dây
■ FPGA Core Supplies
