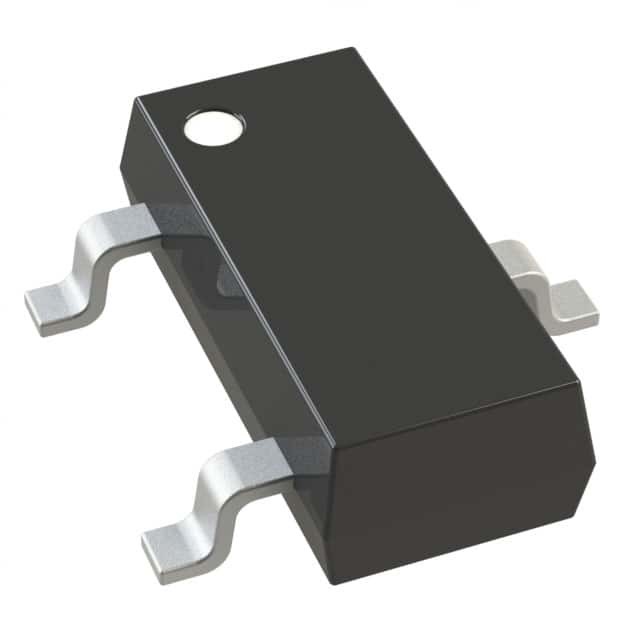

MCP1700T-3302E/TT IC REG LINEAR 3.3V 250MA SOT23-3 Công nghệ vi mạch

Mô tả chung

MCP1700 là một gia đình các bộ điều chỉnh điện áp giảm thoát (LDO) CMOS có thể cung cấp đến 250 mA điện hiện tại trong khi chỉ tiêu thụ 1,6 μA điện tĩnh (thường).Phạm vi hoạt động đầu vào được chỉ định từ 2.3V đến 6.0V, làm cho nó trở thành sự lựa chọn lý tưởng cho các ứng dụng chạy bằng pin hai và ba tế bào chính, cũng như các ứng dụng chạy bằng pin Li-Ion.

Đặc điểm

• 1.6 μA Điện tĩnh điển hình
• Phạm vi điện áp hoạt động đầu vào: 2,3V đến 6,0V
• Phạm vi điện áp đầu ra: 1,2V đến 5,0V
• 250 mA Điện ra cho điện áp ra ≥ 2,5V
• 200 mA Điện ra cho điện áp đầu ra < 2,5V
• Điện áp thoát thấp (LDO)
- 178 mV điển hình @ 250 mA cho VOUT = 2.8V
• 0,4% Khả năng dung nạp điện áp đầu ra điển hình
• Tùy chọn điện áp đầu ra tiêu chuẩn:
- 1.2V, 1.8V, 2.5V, 3.0V, 3.3V, 5.0V
• Thường ổn định với bộ điện tụ đầu ra gốm 1.0 μF
• Bảo vệ mạch ngắn
• Bảo vệ chống quá nhiệt

Ứng dụng

• Thiết bị chạy bằng pin
• Các mạch báo động chạy bằng pin
• Máy phát hiện khói
• Máy phát hiện CO2
• Máy gọi điện thoại và điện thoại di động
• Bộ pin thông minh
• Điện áp tham chiếu hiện tại yên tĩnh thấp
• PDA
• Máy ảnh số
• Năng lượng vi điều khiển
