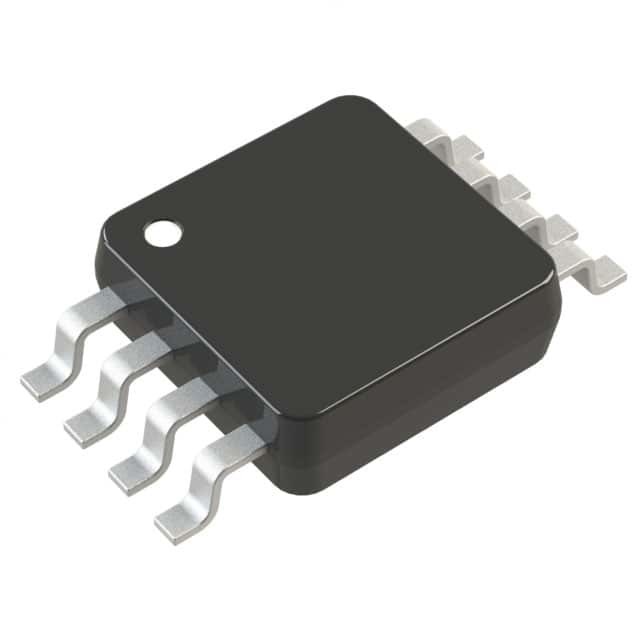

ADP1715ARMZ-R7 IC REG LIN POS ADJ 500MA 8MSOP Analog Devices Inc.

Mô tả chung

ADP170 / ADP171 là các bộ điều chỉnh tuyến tính đầu vào điện áp thấp, điện tĩnh thấp, điện giảm (LDO) hoạt động từ 1,6 V đến 3,6 V và cung cấp điện lượng đầu ra lên đến 300 mA.Điện áp thoát thấp 66 mV ở tải 300 mA cải thiện hiệu quả và cho phép hoạt động trên một phạm vi điện áp đầu vào rộngĐiện tĩnh 23 μA thấp ở tải 0 mA làm cho ADP170/ADP171 lý tưởng cho thiết bị di động chạy bằng pin.

Các đặc điểm

Điện lượng đầu ra tối đa: 300 mA
Phạm vi điện áp đầu vào: 1,6 V đến 3,6 V
Điện tĩnh thấp IGND = 23 μA với tải 0 mA IGND = 170 μA với tải 300 mA
Điện tắt thấp: <1 μA
Điện áp thoát thấp: 66 mV với tải 300 mA
Độ chính xác điện áp đầu ra: ± 1%
Tối đa 31 tùy chọn điện áp đầu ra cố định có sẵn từ 0,8 V đến 3,0 V
Phạm vi điện áp đầu ra có thể điều chỉnh từ 0,8 V đến 3,0 V (ADP171)
Độ chính xác trên đường dây, tải và nhiệt độ: ± 3%
Thường ổn định với nén đầu ra gốm 1 μF nhỏ
Hiệu suất PSRR 70 dB ở 10 kHz và 73 dB ở 1 kHz
Tiếng ồn thấp: 30 μV rms ở VOUT = 0,8 V
Giới hạn dòng điện và bảo vệ quá tải nhiệt
Khả năng điều khiển logic
Gói TSOT nhỏ gọn 5 dẫn

Ứng dụng

Điện thoại di động
Máy ảnh số và thiết bị âm thanh
Thiết bị di động và pin
DSP/FPGA/phương tiện vi xử lý
Sau quy định dc-dc
