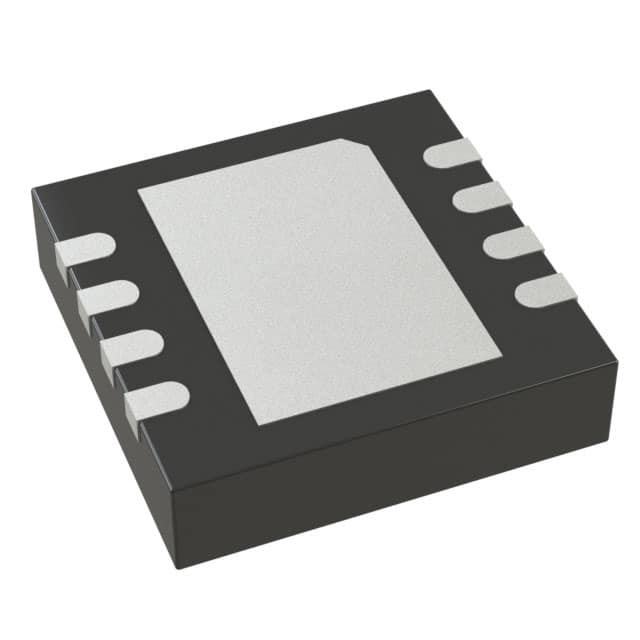

LT3014EDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN Analog Devices Inc.

Mô tả

LT®3014 là một bộ điều chỉnh tuyến tính giảm điện áp cao, micropower. Thiết bị có khả năng cung cấp 20mA dòng điện đầu ra với điện áp giảm 350mV.Được thiết kế để sử dụng trong các hệ thống pin hoặc điện áp cao, dòng điện yên tĩnh thấp (7μA hoạt động và 1μA khi tắt) làm cho LT3014 trở thành sự lựa chọn lý tưởng.
Các tính năng khác của LT3014 bao gồm khả năng hoạt động với các tụ điện đầu ra rất nhỏ.47μF trên đầu ra trong khi hầu hết các thiết bị cũ hơn yêu cầu từ 10μF đến 100μF để ổn định. Các tụ điện gốm nhỏ có thể được sử dụng mà không cần bổ sung ESR như phổ biến với các bộ điều chỉnh khác.bảo vệ giới hạn nhiệt và ngược dòng.

Các đặc điểm

■ Phạm vi điện áp đầu vào rộng: 3V đến 80V
■ Điện tĩnh thấp: 7μA
■ Điện áp thoát thấp: 350mV
■ Điện ra: 20mA
■ LT3014HV Sống sót qua 100V Transients (2ms)
■ Không cần đèn chiếu sáng bảo vệ
■ Khả năng điều chỉnh từ 1,22V đến 60V
■ 1μA Điện tĩnh trong thời gian tắt
■ Thường ổn định với Capacitor đầu ra 0,47μF
■ Thẳng với nhôm, tantalum hoặc gốm
■ Bảo vệ pin ngược
■ Không có dòng điện ngược từ đầu ra
■ Giới hạn nhiệt
■ Có sẵn trong gói 5 Lead ThinSOTTM và 8 Lead DFN

Ứng dụng

■ Máy điều chỉnh điện áp cao dòng thấp
■ Máy điều chỉnh hệ thống pin
■ Ứng dụng viễn thông
■ Ứng dụng ô tô
