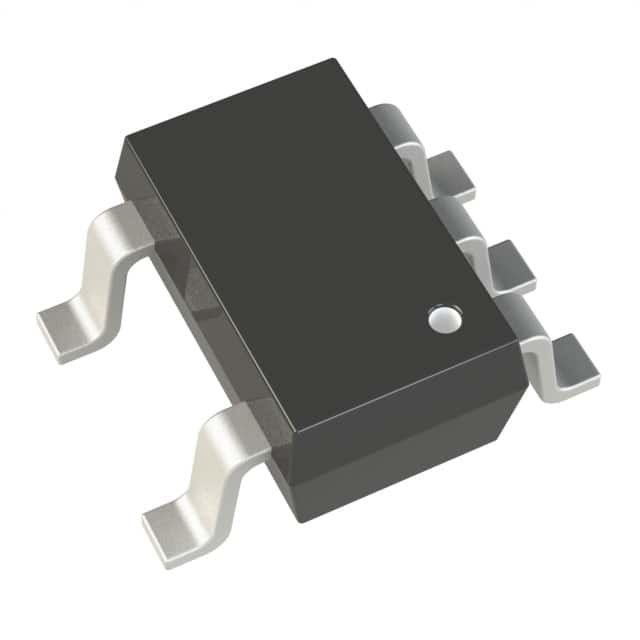

ADP121-AUJZ33R7 IC REG LINEAR 3.3V 150MA TSOT5 Analog Devices Inc.

Mô tả chung

ADP121 là một bộ điều chỉnh tuyến tính điện tĩnh, giảm giảm, hoạt động từ 2,3 V đến 5,5 V và cung cấp đến 150 mA điện đầu ra.Điện áp thoát thấp 135 mV ở tải 150 mA cải thiện hiệu quả và cho phép hoạt động trên một phạm vi điện áp đầu vào rộngLượng điện tĩnh thấp 30 μA ở tải đầy đủ làm cho ADP121 lý tưởng cho thiết bị di động chạy bằng pin.
ADP121 có sẵn trong điện áp đầu ra từ 1,2 V đến 3,3 V. Các bộ phận được tối ưu hóa để hoạt động ổn định với các tụ điện đầu ra gốm 1 μF nhỏ.ADP121 cung cấp hiệu suất chuyển tiếp tốt với diện tích bảng tối thiểu.
Bảo vệ mạch ngắn và mạch bảo vệ quá tải nhiệt ngăn ngừa thiệt hại trong điều kiện bất lợi.Các gói WLCSP không chứa halide pitch 4 mm và sử dụng giải pháp dấu chân nhỏ nhất để đáp ứng nhiều ứng dụng di động.

Các đặc điểm

Phạm vi điện áp đầu vào: 2,3V đến 5,5V
Phạm vi điện áp đầu ra: 1,2 V đến 3,3 V
Điện phát ra: 150 mA
Dòng điện tĩnh thấp
IGND = 11 μA với tải 0 μA
IGND = 30 μA với tải 150 mA
Điện tắt thấp: <1 μA
Điện áp thoát thấp
90 mV @ 150 mA tải
PSRR cao
70 dB @ 1 kHz tại VOUT = 1,2 V
70 dB @ 10 kHz tại VOUT = 1,2 V
Tiếng ồn thấp: 40 μV rms ở VOUT = 1,2 V
Không cần điện tụ ngắt tiếng ồn
Độ chính xác điện áp đầu ra: ± 1%
Thường ổn định với một tụ điện đầu ra gốm 1 μF nhỏ
Giới hạn dòng điện và bảo vệ quá tải nhiệt
Khả năng điều khiển logic
Gói TSOT 5 dẫn
4-ball 0.4 mm pitch WLCSP

Ứng dụng
Điện thoại di động
Máy ảnh số và thiết bị âm thanh
Thiết bị di động và pin
Quy định sau dc-to-dc
Sau quy định
