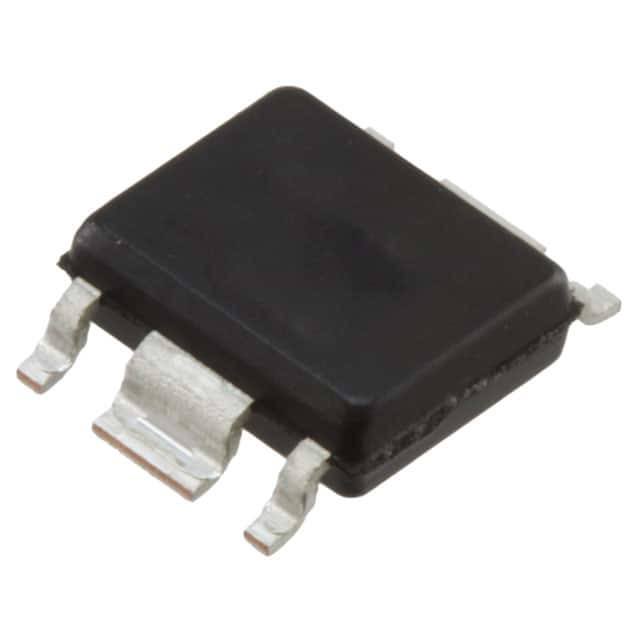

S-1172B33-E6T1U IC REG LINEAR 3.3V 1A 6HSOP ABLIC

Dòng S-1172, được phát triển dựa trên công nghệ CMOS, là một bộ điều chỉnh điện áp dương với điện áp thoát cực thấp, độ chính xác điện áp đầu ra cao và tiêu thụ điện thấp.Dòng S-1172 cung cấp điện áp thoát rất nhỏ và dòng điện đầu ra lớn do transistor tích hợp với kháng cự thấp. Bảo vệ quá tải ngăn chặn dòng tải vượt quá công suất của transistor đầu ra.mạch điều khiển dòng điện tăng áp giới hạn dòng điện tăng áp quá mức trong quá trình khởi động.

„ Đặc điểm

• Điện áp đầu ra: 1,0 đến 5,0 V, có thể chọn trong bước 0,05 V.
• Capacitor kháng tương đương hàng loạt thấp: Capacitor gốm 4,7 μF hoặc cao hơn có thể được sử dụng làm capacitor I/O.
• Điện áp đầu vào: 1,5 đến 5,5 V
• Điện áp đầu ra chính xác cao: ± 1,0% (1,0 đến 1,45 V sản phẩm đầu ra: ± 15 mV)
• Điện áp thoát thấp: 70 mV điển hình (3.0 V sản phẩm đầu ra, ở IOUT = 300 mA)
• Tiêu thụ điện thấp: Trong khi hoạt động: 70 μA, 90 μA tối đa.
(3.0 V sản phẩm đầu ra)
Trong thời gian tắt: 0,1 μA, tối đa 1,0 μA.
• Điện ra: 1000 mA (3.0 V sản phẩm đầu ra, ở VIN ≥ VOUT ((S) + 1.0 V) * 1
• Phân loại sóng cao: 70 dB điển hình (ở 1.0 kHz, VOUT = 1.0 V)
• Vòng bảo vệ quá điện tích hợp: giới hạn quá điện của transistor đầu ra
• Vòng tròn tắt nhiệt tích hợp: ngăn ngừa thiệt hại do nhiệt
• Vòng điều khiển dòng điện tăng tốc tích hợp: hạn chế dòng điện tăng tốc quá mức trong khi khởi động
• Điện tích hợp trong mạch bật / tắt: Thời gian sử dụng pin dài hơn
• Gói nhỏ: SOT-89-5, HSOP-6
• Sản phẩm không chì
* 1. Cần chú ý đến việc tiêu hao điện của gói khi dòng điện đầu ra lớn.

„ Các đơn

• Cung cấp điện cho các thiết bị chạy bằng pin
• Cung cấp điện cho TV, máy tính xách tay và các thiết bị điện gia đình
• Cung cấp điện áp không đổi cho thiết bị di động
