Chip IC HDMI 3.3V có thể lập trình, Chip mạch tích hợp TDP158RSBR

Sự miêu tả

Thiết bị TDP158 là tín hiệu HDMI được ghép nối AC với Bộ điều khiển lại tín hiệu vi sai giảm thiểu chuyển tiếp (TMDS) hỗ trợ giao diện video kỹ thuật số (DVI) 1.0 và tín hiệu đầu ra giao diện đa phương tiện độ nét cao (HDMI) 1.4b và 2.0b.TDP158 hỗ trợ bốn kênh TMDS và giao diện Điều khiển hiển thị kỹ thuật số (DDC).TDP158 hỗ trợ tốc độ truyền tín hiệu lên đến 6 Gbps để cho phép độ phân giải cao nhất là 4k2k60p 24 bit trên mỗi pixel và độ sâu màu 16 bit WUXGA hoặc 1080p với tốc độ làm mới cao hơn.TDP158 có thể được cấu hình để hỗ trợ chuẩn HDMI 2.0.

TDP158 hỗ trợ đường ray cấp nguồn kép 1,1 V trên VĐĐvà 3,3 V trên VCCđể giảm công suất.Một số phương pháp quản lý điện năng được thực hiện để giảm mức tiêu thụ điện năng tổng thể.TDP158 hỗ trợ mức tăng EQ bộ thu cố định bằng cách sử dụng I2Dây đeo C hoặc ghim để bù cho các dấu vết cáp hoặc bo mạch đầu vào có độ dài khác nhau.

Đặc trưng

• Đầu vào lớp vật lý chế độ kép TMDS hoặc DisplayPort™ kết hợp AC với đầu ra lớp vật lý HDMI 2.0b TMDS hỗ trợ tốc độ dữ liệu lên tới 6 Gbps, tương thích với các thông số điện của HDMI 2.0b
• Hỗ trợ phiên bản tiêu chuẩn chế độ kép DisplayPort 1.1
• Hỗ trợ độ sâu màu 4k2k60p trở lên WUXGA 16 bit hoặc 1080p với tốc độ làm mới cao hơn
• Bộ cân bằng máy thu cố định có thể lập trình lên đến 15,5 dB
• Kiểm soát làn đường tốc độ cao toàn cầu hoặc độc lập, nhấn mạnh trước và chuyển hướng, và kiểm soát tốc độ xoay
• TÔI2C hoặc dây đeo pin có thể lập trình
• Có thể định cấu hình dưới dạng trình điều khiển lại DisplayPort thông qua I2C
• Hoán đổi làn đường đầy đủ trên làn đường chính
• Sự tiêu thụ ít điện năng
  • –200 mW hoạt động ở tốc độ 6-Gbps và –8 mW ở trạng thái tắt máy

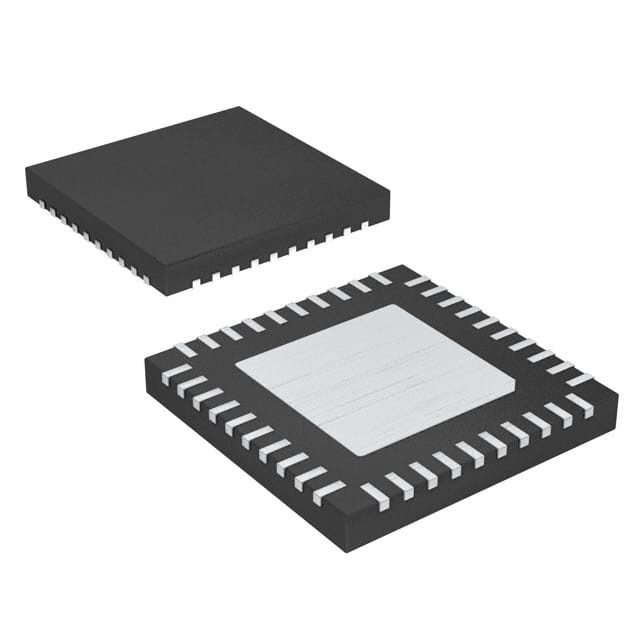

• 40 chân, Khoảng cách 0,4 mm, 5 mm × 5 mm, gói WQFN, chân tương thích với bộ hẹn giờ SN75DP159RSB
