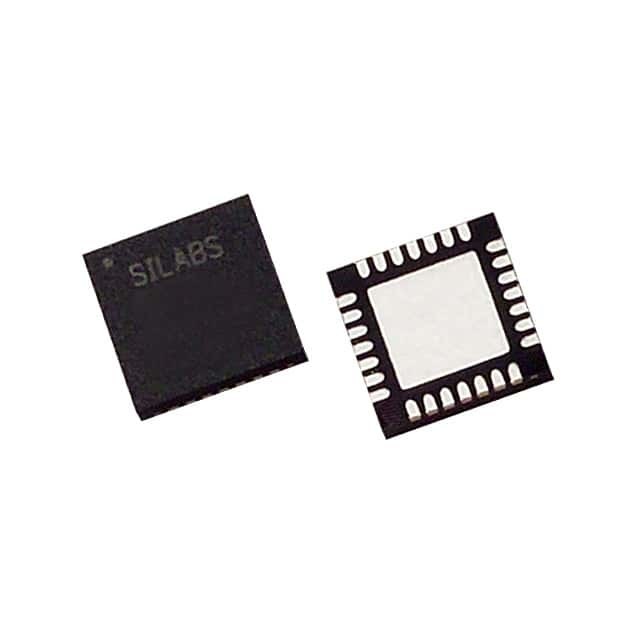

IC thu phát USB 20mA thực tế CP2102-GMR Bridge 28VQFN Silicon Labs



Tổng quan hệ thống

CP2102/9 là Bộ điều khiển cầu USB-to-UART tích hợp cao, cung cấp một giải pháp đơn giản để cập nhật các thiết kế RS-232 sang USB bằng cách sử dụng tối thiểu các thành phần và không gian PCB.CP2102/9 bao gồm một bộ điều khiển chức năng tốc độ tối đa USB 2.0, bộ thu phát USB, bộ tạo dao động, EEPROM hoặc EPROM và bus dữ liệu nối tiếp không đồng bộ (UART) với các tín hiệu điều khiển modem đầy đủ trong một gói QFN-28 nhỏ gọn 5 x 5 mm.Không yêu cầu các thành phần USB bên ngoài khác.
ROM có thể lập trình trên chip có thể được sử dụng để tùy chỉnh ID nhà cung cấp USB, ID sản phẩm, Chuỗi mô tả sản phẩm, Bộ mô tả nguồn, Số phát hành thiết bị và Số sê-ri thiết bị như mong muốn cho các ứng dụng OEM.ROM có thể lập trình được lập trình trên bo mạch thông qua USB, cho phép bước lập trình được tích hợp dễ dàng vào quy trình sản xuất và thử nghiệm sản phẩm.





Truyền dữ liệu USB đơn chip sang UART

- Tích hợp bộ thu phát USB;không có điện trở bên ngoài
yêu cầu
- Đồng hồ tích hợp;không cần tinh thể bên ngoài
- ROM lập trình 1024 byte nội bộ cho ID nhà cung cấp,
ID sản phẩm, số sê-ri, bộ mô tả công suất, phát hành
số và chuỗi mô tả sản phẩm
- EEPROM (CP2102)
- EPROM (Lập trình một lần) (CP2109)
- Mạch đặt lại bật nguồn trên chip
- Bộ điều chỉnh điện áp trên chip
- Đầu ra 3,3 V (CP2102)
- Đầu ra 3,45 V (CP2109)
- 100% pin và phần mềm tương thích với CP2101

Bộ điều khiển chức năng USB
- Tuân thủ Thông số kỹ thuật USB 2.0;tốc độ tối đa (12 Mbps)
- Trạng thái treo USB được hỗ trợ thông qua các chân SUSPEND

Bus dữ liệu nối tiếp không đồng bộ (UART)
- Tất cả các tín hiệu bắt tay và giao diện modem
- Các định dạng dữ liệu được hỗ trợ:
- Bit dữ liệu: 5, 6, 7 và 8
- Bit dừng: 1, 1.5 và 2
- Chẵn lẻ: chẵn, lẻ, đánh dấu, cách, không chẵn lẻ
- Tốc độ truyền: 300 bps đến 1 Mbps
- Bộ đệm nhận 576 Byte;Bộ đệm truyền 640 byte
- Hỗ trợ bắt tay phần cứng hoặc X-On/X-Off
- Hỗ trợ nhân vật sự kiện
#TÊN?





Trình điều khiển thiết bị cổng COM ảo

- Hoạt động với các ứng dụng PC cổng COM hiện có
- Giấy phép phân phối miễn phí bản quyền
- Windows 8/7/Vista/Server 2003/XP/2000
- Mac OS-X/OS-9
-Linux

Hỗ trợ trình điều khiển trực tiếp USBXpress™
- Giấy phép phân phối miễn phí tiền bản quyền
- Windows 7/Vista/XP/Máy chủ 2003/2000
- Windows CE

Ứng dụng ví dụ
- Nâng cấp các thiết bị kế thừa RS-232 lên USB
- Cáp giao diện USB điện thoại di động
- Cáp giao diện USB
- Bộ chuyển đổi nối tiếp USB sang RS-232

Cung cấp hiệu điện thế
- Tự cấp nguồn: 3.0 đến 3.6 V
- Hỗ trợ bus USB: 4.0 đến 5.25 V

Bưu kiện
- QFN 28 chân tuân thủ RoHS (5x5 mm)



Phạm vi nhiệt độ: –40 đến +85 °C
