Mạch tích hợp giao diện DS90UB940TNKDRQ1 1080p Dual FPD-Link III đến CSI-2
| Hàng hiệu | TI |
|---|---|
| Số mô hình | DS90UB940TNKDRQ1 |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on the price of the day |
| Thời gian giao hàng | 5-8 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tốc độ dữ liệu | 3,36Gbps | Kiểu đầu vào | FPD-Link III, LVDS |
|---|---|---|---|
| Loại đầu ra | CSI-2, MIPI | Số đầu vào | 2 |
| Số đầu ra | 4 | Cung cấp điện áp | 1,71V ~ 1,89V, 3V ~ 3,6V |
| Gói / Trường hợp | Tấm tiếp xúc 64-WFQFN | Gói thiết bị nhà cung cấp | 64-WQFN (9x9) |
| Làm nổi bật | Mạch tích hợp giao diện 1080p,Mạch tích hợp giao diện FPD kép,DS90UB940TNKDRQ1 |
||
Mô tả sản phẩm

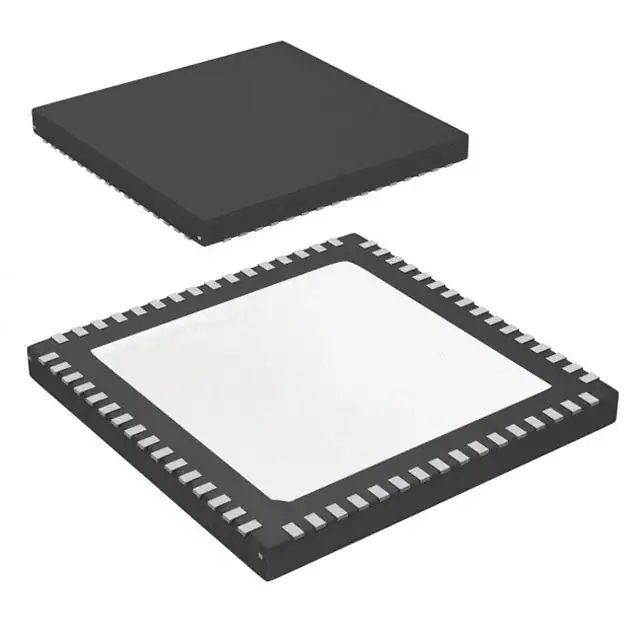

DS90UB940TNKDRQ1 1080p Dual FPD-Link III đến CSI-2 Deserializer
Sự miêu tả:IC SER/DESER 25-170 MHZ FPD 64WQ
Miêu tả cụ thể:Bộ giải tuần tự 3,36Gbps 2 Đầu vào 4 Đầu ra 64-WQFN (9x9)
Thuộc tính sản phẩm
|
KIỂU
|
SỰ MIÊU TẢ
|
|---|---|
|
mfr
|
TI
|
|
Loạt
|
|
|
Bưu kiện
|
Băng & Cuộn (TR)
Cắt Băng (CT)
|
|
trạng thái sản phẩm
|
Tích cực
|
|
Chức năng
|
máy khử lưu huỳnh
|
|
Tốc độ dữ liệu
|
3,36Gbps
|
|
Kiểu đầu vào
|
FPD-Link III, LVDS
|
|
Loại đầu ra
|
CSI-2, MIPI
|
|
Số đầu vào
|
2
|
|
Số đầu ra
|
4
|
|
Cung cấp điện áp
|
1,71V ~ 1,89V, 3V ~ 3,6V
|
|
Nhiệt độ hoạt động
|
-40°C ~ 105°C (TA)
|
|
Kiểu lắp
|
Bề mặt gắn kết
|
|
Gói / Trường hợp
|
Tấm tiếp xúc 64-WFQFN
|
|
Gói thiết bị nhà cung cấp
|
64-WQFN (9x9)
|
|
Số sản phẩm cơ sở
|
Mô tả cho DS90UB940-Q1
DS90UB940-Q1 là bộ giải tuần tự FPD-Link III, cùng với bộ giải tuần tự DS90UH949/947/929-Q1, chuyển đổi các luồng FPD-Link III 1 làn hoặc 2 làn thành MIPI®định dạng CSI-2.Bộ khử lưu huỳnh có thể hoạt động trên cáp đồng trục một đầu 50-Ω hoặc cáp xoắn đôi (STP) có lớp bảo vệ vi sai 100-Ω tiết kiệm chi phí.Nó khôi phục dữ liệu từ một hoặc hai luồng nối tiếp FPD-Link III và dịch nó sang định dạng giao diện nối tiếp máy ảnh (CSI-2) có thể hỗ trợ độ phân giải video lên tới WUXGA và 1080p60 với độ sâu màu 24 bit.
Giao diện FPD-Link III hỗ trợ truyền dữ liệu video và âm thanh cũng như điều khiển song công hoàn toàn, bao gồm giao tiếp I2C và SPI, qua cùng một liên kết vi sai.Hợp nhất dữ liệu video và kiểm soát trên hai cặp vi sai làm giảm kích thước và trọng lượng kết nối và đơn giản hóa thiết kế hệ thống.EMI được giảm thiểu bằng cách sử dụng tín hiệu chênh lệch điện áp thấp, xáo trộn dữ liệu và ngẫu nhiên hóa.Ở chế độ tương thích ngược, thiết bị hỗ trợ độ phân giải lên tới WXGA và 720p với độ sâu màu 24 bit qua một liên kết vi sai duy nhất.
Thiết bị tự động cảm nhận các kênh FPD-Link III và cung cấp chức năng căn chỉnh đồng hồ và khử lệch mà không cần bất kỳ mẫu đào tạo đặc biệt nào.Điều này đảm bảo dung sai lệch pha do không khớp trong các dây kết nối, chẳng hạn như định tuyến dấu vết PCB, chênh lệch độ dài giữa các cặp cáp và sự mất cân bằng của đầu nối.
