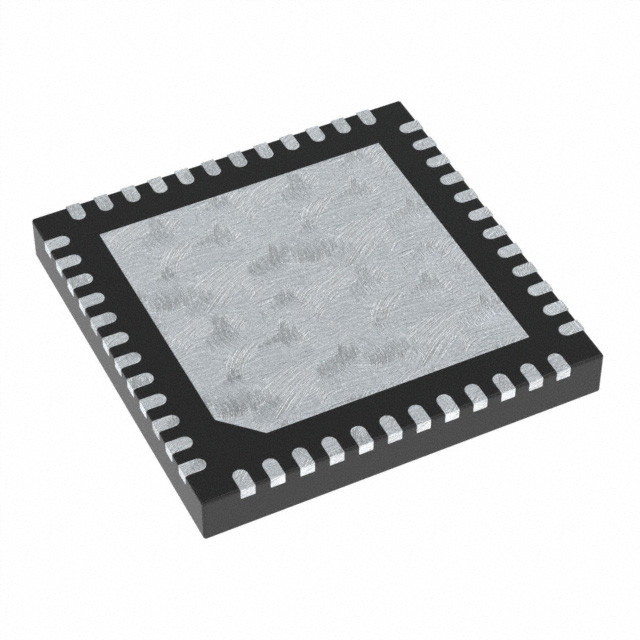

Mạch tích hợp giao diện 3.3V thực tế Công nghệ vi mạch KSZ9031RNXCA 48QFN
| Hàng hiệu | Microchip Technology |
|---|---|
| Số mô hình | KSZ9031RNXCA |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Kiểu | máy thu phát | giao thức | Ethernet |
|---|---|---|---|
| Số lượng Trình điều khiển / Người nhận | 4/4 | song công | Đầy |
| Trễ máy thu | - | Tốc độ dữ liệu | - |
| Cung cấp điện áp | 1.8V, 2.5V, 3.3V | Nhiệt độ hoạt động | 0°C ~ 70°C |
| Kiểu lắp | Bề mặt gắn kết | Gói / Trường hợp | Tấm tiếp xúc 48-VFQFN |
| Gói thiết bị nhà cung cấp | 48-QFN (7x7) | ||
| Làm nổi bật | Mạch tích hợp giao diện thực tế,Mạch tích hợp giao diện 3.3V,KSZ9031RNXCA |
||
Mô tả sản phẩm
BỘ THU PHÁT IC KSZ9031RNXCA ĐẦY ĐỦ 4/4 Công nghệ vi mạch 48QFN
Thông tin chi tiết sản phẩm
Sự miêu tả
KSZ9031RNX là bộ thu phát lớp vật lý Ethernet ba tốc độ (10Base-T/100Base-TX/1000Base-T) được tích hợp hoàn toàn để truyền và nhận dữ liệu trên cáp xoắn đôi không có vỏ bọc (UTP) tiêu chuẩn CAT-5.
Đặc trưng
• Bộ thu phát Ethernet tương thích IEEE 802.3 chip đơn 10/100/1000Mbps
• Định thời RGMII hỗ trợ độ trễ trên chip theo RGMII Phiên bản 2.0, với các tùy chọn lập trình cho độ trễ bên ngoài và thực hiện các điều chỉnh và hiệu chỉnh đối với đường định thời TX và RX
• RGMII với I/O dung sai 3,3V/2,5V/1,8V
• Tự động đàm phán để tự động chọn tốc độ liên kết lên cao nhất (10/100/1000Mbps) và song công (một nửa/đầy đủ)
• Điện trở kết thúc trên chip cho các cặp vi sai
• Bộ điều khiển LDO trên chip để hỗ trợ hoạt động cung cấp 3,3V đơn – chỉ yêu cầu một FET bên ngoài để tạo ra 1,2V cho lõi
• Hỗ trợ khung Jumbo lên tới 16KB
• Đầu ra xung nhịp tham chiếu 125MHz
• Chế độ tắt nguồn phát hiện năng lượng để giảm mức tiêu thụ điện năng khi không gắn cáp
• Hỗ trợ Ethernet hiệu quả năng lượng (EEE) với chế độ nhàn rỗi công suất thấp (LPI) và dừng đồng hồ cho 100Base-TX/1000Base-T và giảm biên độ truyền với tùy chọn 10Base-Te
• Hỗ trợ Wake-on-LAN (WOL) với khả năng phát hiện gói tùy chỉnh mạnh mẽ
• Đầu ra LED có thể lập trình cho liên kết, hoạt động và tốc độ
• Hiệu chỉnh trôi pha đường cơ sở
• Chẩn đoán cáp dựa trên LinkMD TDR để xác định cáp đồng bị lỗi
• Hỗ trợ cây NAND tham số để phát hiện lỗi giữa chip I/O và bo mạch
• Các chế độ lặp lại để chẩn đoán
• Tự động chuyển đổi MDI/MDI-X để phát hiện và sửa lỗi trao đổi cặp ở mọi tốc độ hoạt động
• Tự động phát hiện và hiệu chỉnh hoán đổi cặp, lệch cặp và phân cực cặp
• Giao diện quản lý MDC/MDIO cho cấu hình thanh ghi PHY
• Tùy chọn chân ngắt
• Chế độ tắt nguồn và tiết kiệm điện (Tiếp tục ...)
Các ứng dụng
• Máy in laser/Mạng
• Lưu trữ gắn mạng (NAS)
• Máy chủ mạng
• Gigabit LAN trên bo mạch chủ (GLOM)
• Cổng băng thông rộng
• Bộ định tuyến Gigabit SOHO/SMB
• IPTV
• Bộ chuyển tín hiệu IP
• Máy chơi game
• Trung tâm đa phương tiện phát ba lần (dữ liệu, thoại, video)
• Chuyển đổi phương tiện truyền thông
thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| nhà chế tạo | Công nghệ vi mạch |
| danh mục sản phẩm | Giao diện - Trình điều khiển, Bộ thu, Bộ thu phát |
| Loạt | KSZ9031 |
| Sản phẩm | Bộ thu phát Ethernet |
| Kiểu | máy thu phát |
| bao bì | Bao bì thay thế khay |
| Đơn vị trọng lượng | 0,005309 oz |
| kiểu lắp đặt | SMD/SMT |
| Gói-Trường hợp | Tấm tiếp xúc 48-VFQFN |
| Nhiệt độ hoạt động | 0°C ~ 70°C |
| Kiểu lắp | Bề mặt gắn kết |
| Cung cấp điện áp | 1.8V, 2.5V, 3.3V |
| Nhà cung cấp-Thiết bị-Gói hàng | 48-QFN (7x7) |
| giao thức | Ethernet |
| Tốc độ dữ liệu | - |
| Số lượng Trình điều khiển-Người nhận | 2016/4/4 |
| song công | Đầy |
| Máy thu-Trễ | - |
| Nhiệt độ hoạt động tối đa | + 85 độ C |
| Nhiệt độ hoạt động | - 45 độ C |
| Vận hành-Cung cấp-Điện áp | 1,8V 2,5V 3,3V |
| Tiêu chuẩn | 10BASE-T 100BASE-TX 1000BASE-T |
| Cung cấp-Điện áp-Tối đa | 1,26V 3,465V 2,625V 1,89V |
| Cung-Điện áp-Tối thiểu | 1.14V 3.135V 2.375V 1.71V |
| Gói-Trường hợp | QFN-48 |
| Số lượng máy thu phát | 1 máy thu phát |
mô tả
Ethernet TXRX Chip Đơn 1 Cổng 1.8V/2.5V/3.3V 10Mbps/100Mbps/1000Mbps 48-Pin QFN EP
IC Ethernet 1 cổng Gigabit Ethernet PHY
