IC thu phát Ethernet 150mA bền, IC điện tử kỹ thuật số LAN8720A-CP-TR

Sự miêu tả

LAN8720A/LAN8720Ai là bộ thu phát lớp vật lý (PHY) 10BASE-T/100BASE-TX công suất thấp với điện áp I/O thay đổi tuân theo các tiêu chuẩn IEEE 802.3-2005.LAN8720A/LAN8720Ai hỗ trợ giao tiếp với Ethernet MAC thông qua giao diện RMII tiêu chuẩn.Nó chứa bộ thu phát song công 10-BASE-T/100BASE-TX và hỗ trợ hoạt động 10Mbps (10BASE-T) và 100Mbps (100BASE-TX).LAN8720A/LAN8720Ai thực hiện tự động đàm phán để tự động xác định tốc độ tốt nhất có thể và chế độ hoạt động song công.Hỗ trợ HP Auto-MDIX cho phép sử dụng cáp LAN kết nối trực tiếp hoặc chéo.

Đặc trưng

• Bộ thu phát Ethernet 10/100 hiệu suất cao
- Tương thích với IEEE802.3/802.3u (Ethernet nhanh)
- Tương thích với ISO 802-3/IEEE 802.3 (10BASE-T)
- Chế độ lặp lại
- Tự động đàm phán
- Tự động phát hiện và hiệu chỉnh phân cực
- Phát hiện đánh thức thay đổi trạng thái liên kết
- Chức năng đăng ký cụ thể của nhà cung cấp
- Hỗ trợ giao diện RMII giảm số lượng pin
• Nguồn và I/O
- Các chế độ năng lượng thấp khác nhau
- Tích hợp mạch khởi động lại nguồn
- Hai đầu ra LED trạng thái
- Hiệu suất Latch-Up Vượt quá 150mA mỗi EIA/JESD 78, Loại II
- Có thể được sử dụng với một nguồn cung cấp 3,3V
• Tính năng bổ sung
- Khả năng sử dụng tinh thể 25Mhz chi phí thấp để giảm BOM
• Bao bì

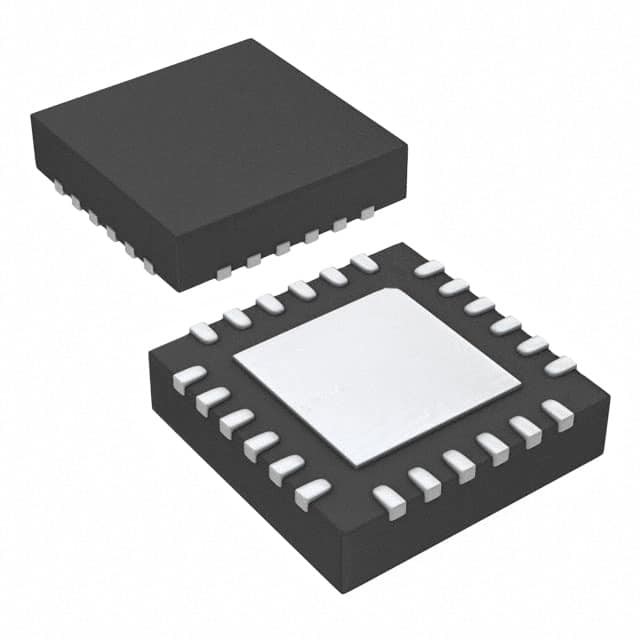

- Gói tuân thủ RoHS không chì 24 chân QFN/SQFN (4x4 mm) với RMII
• Thuộc về môi trường
- Dải nhiệt độ thương mại mở rộng (0°C đến +85°C)
- Có sẵn phiên bản dải nhiệt độ công nghiệp (-40°C đến +85°C)

Các ứng dụng

• Hộp set-top
• Máy in và Máy chủ được nối mạng
• Thiết bị kiểm tra
• Mạng LAN trên bo mạch chủ
• Ứng dụng viễn thông nhúng
• Hệ thống Ghi/Phát lại Video
• Modem/Bộ định tuyến cáp
• Modem/Bộ định tuyến DSL
• Đầu ghi hình kỹ thuật số
• Điện thoại IP và Video
• Điểm truy cập không dây
• Tivi kỹ thuật số
• Bộ điều hợp phương tiện kỹ thuật số/Máy chủ
• Máy chơi game
• Ứng dụng POE
