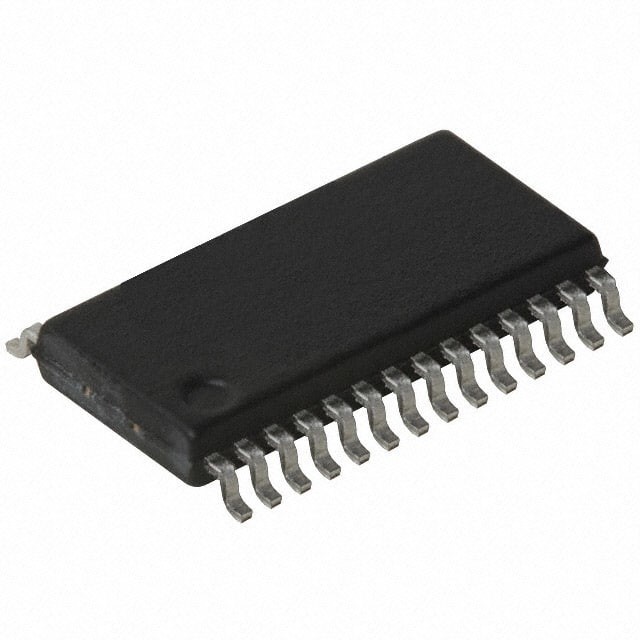

Giao diện USB UART Mạch tích hợp FT232RL-REEL FS SERIAL 28-SSOP FTDI

Sự miêu tả

FT232R là thiết bị giao diện USB nối tiếp UART tích hợp EEPROM bên ngoài, điện trở kết thúc USB và mạch đồng hồ tích hợp không yêu cầu tinh thể bên ngoài bên trong thiết bị, giúp đơn giản hóa USB thành thiết kế nối tiếp và giảm số lượng thành phần bên ngoài.Nó đã được phát triển để hoạt động hiệu quả với bộ điều khiển máy chủ lưu trữ USB bằng cách tiêu thụ càng ít tổng băng thông USB càng tốt.

Đặc trưng

FT232R là giao diện USB nối tiếp UART với các tính năng nâng cao sau:

USB chip đơn sang giao diện truyền dữ liệu nối tiếp không đồng bộ.
Toàn bộ giao thức USB được xử lý trên chip.Không yêu cầu lập trình chương trình cơ sở USB cụ thể.
Bộ mô tả thiết bị lưu trữ EEPROM 1024 bit tích hợp đầy đủ và cấu hình CBUS I/O.
Điện trở kết thúc USB tích hợp đầy đủ.
Tạo đồng hồ tích hợp đầy đủ mà không cần tinh thể bên ngoài cộng với lựa chọn đầu ra đồng hồ tùy chọn cho phép giao diện không cần keo với MCU hoặc FPGA bên ngoài.
Tốc độ truyền dữ liệu từ 300 baud đến 3 Mbaud (RS422, RS485, RS232) ở mức TTL.
Bộ đệm nhận 128 byte và bộ đệm truyền 256 byte sử dụng công nghệ làm mịn bộ đệm để cho phép thông lượng dữ liệu cao.
Trình điều khiển Cổng Com ảo (VCP) và Trực tiếp (D2XX) miễn phí bản quyền của FTDI loại bỏ yêu cầu phát triển trình điều khiển USB trong hầu hết các trường hợp.
Tính năng USB FTDIChip-ID™ độc đáo.
Các chân I/O CBUS có thể định cấu hình.
Truyền và nhận tín hiệu ổ đĩa LED.
Hỗ trợ giao diện UART cho 7 hoặc 8 bit dữ liệu, 1 hoặc 2 bit dừng và lẻ/chẵn/đánh dấu/dấu cách/không chẵn lẻ
FIFO nhận và truyền bộ đệm cho thông lượng dữ liệu cao.
Tùy chọn giao diện bit bang đồng bộ và không đồng bộ với đèn nhấp nháy RD# và WR#.
Thiết bị được cung cấp đã được lập trình sẵn với số sê-ri USB duy nhất.
Hỗ trợ các cấu hình USB hỗ trợ xe buýt, tự cấp nguồn và công suất cao.
Tích hợp bộ chuyển đổi mức +3.3V cho USB I/O.
Bộ chuyển đổi mức tích hợp trên UART và CBUS để giao tiếp giữa logic +1.8V và +5V.
Đầu ra ổ đĩa CMOS 5V/3.3V/2.8V/1.8V thực và đầu vào TTL.
Cường độ ổ đĩa đầu ra chân I/O có thể định cấu hình.
Mạch bật nguồn tích hợp.
Bộ lọc cung cấp AVCC được tích hợp đầy đủ - không cần bộ lọc bên ngoài.
Tùy chọn đảo ngược tín hiệu UART.
+3,3V (sử dụng bộ tạo dao động bên ngoài) đến +5,25V (bộ tạo dao động bên trong) Hoạt động cung cấp đơn.
Hoạt động thấp và dòng điện treo USB.
Tiêu thụ băng thông USB thấp.
Tương thích với bộ điều khiển máy chủ UHCI/OHCI/EHCI.
Tương thích USB 2.0 Tốc độ tối đa.
Phạm vi nhiệt độ hoạt động mở rộng -40°C đến 85°C.
Có sẵn trong các gói SSOP và QFN-32 28 chân không chứa Pb nhỏ gọn (cả hai đều tuân thủ RoHS).

Các ứng dụng

• Bộ chuyển USB sang RS232/RS422/RS485
• Nâng cấp thiết bị ngoại vi kế thừa lên USB
• Giao diện và cáp truyền dữ liệu USB cho điện thoại di động và không dây
• Kết nối các thiết kế dựa trên MCU/PLD/FPGA với USB
• Truyền dữ liệu USB Audio và Video băng thông thấp
• Truyền dữ liệu từ PDA sang USB
• Đầu đọc thẻ thông minh USB
• Thiết bị USB
• Điều khiển công nghiệp USB
• Giao diện máy nghe nhạc MP3 USB
• Đầu đọc/ghi thẻ USB FLASH
• Set Top Box PC - Giao diện USB
• Giao diện máy ảnh kỹ thuật số USB
• Modem phần cứng USB
• Modem không dây USB
• Đầu đọc mã vạch USB
• Dongle mã hóa phần cứng/phần mềm USB
