Mạch điện tử giao diện 25MHZ 10 bit, Chip IC điện tử AD9833BRMZ
| Hàng hiệu | Analog Devices Inc. |
|---|---|
| Số mô hình | AD9833BRMZ |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Độ phân giải (Bit) | 10 b | Thạc sĩ fclk | 25 MHz |
|---|---|---|---|
| Điều chỉnh Độ rộng từ (Bits) | 28 b | Cung cấp điện áp | 2,3V ~ 5,5V |
| Nhiệt độ hoạt động | -40°C ~ 105°C | Kiểu lắp | Bề mặt gắn kết |
| Gói / Trường hợp | 10-TFSOP, 10-MSOP (0,118", Chiều rộng 3,00mm) | Gói thiết bị nhà cung cấp | 10-MSOP |
| Làm nổi bật | Mạch điện tử giao diện 25MHZ,Mạch điện tử giao diện 10 bit,Chip IC điện tử AD9833BRMZ |
||
Mô tả sản phẩm

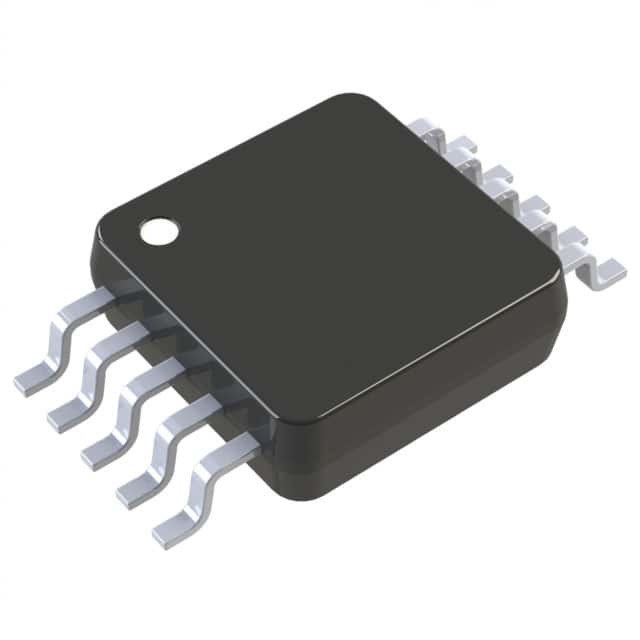

AD9833BRMZ IC DDS 25MHZ 10BIT 10MSOP Analog Devices Inc.
Thông tin chi tiết sản phẩm
MÔ TẢ CHUNG
AD9833 là một bộ tạo dạng sóng có thể lập trình, công suất thấp có khả năng tạo ra các đầu ra sóng hình sin, tam giác và sóng vuông. Việc tạo dạng sóng là cần thiết trong nhiều loại ứng dụng cảm biến, truyền động và phép đo phản xạ miền thời gian (TDR).Tần số và pha đầu ra có thể lập trình bằng phần mềm, cho phép điều chỉnh dễ dàng.Không có thành phần bên ngoài là cần thiết.
ĐẶC TRƯNG
Tần số và pha có thể lập trình kỹ thuật sốCông suất tiêu thụ 12,65 mW ở 3 V
Dải tần đầu ra 0 MHz đến 12,5 MHz
Độ phân giải 28 bit: 0,1 Hz ở xung nhịp tham chiếu 25 MHz
Đầu ra sóng hình sin, tam giác và sóng vuông
Nguồn điện 2,3 V đến 5,5 V
Không có thành phần bên ngoài yêu cầu
Giao diện SPI 3 dây
Phạm vi nhiệt độ mở rộng: −40°C đến +105°C
Tùy chọn tắt nguồn
Gói MSOP 10 đầu
Đủ điều kiện cho các ứng dụng ô tô
CÁC ỨNG DỤNG
Kích thích tần số/tạo dạng sóngĐo lưu lượng chất lỏng và khí
Các ứng dụng cảm biến: tiệm cận, chuyển động và phát hiện khuyết tật
Mất/suy hao đường truyền
Thiết bị xét nghiệm và y tế
Máy tạo xung/đồng hồ
Ứng dụng phép đo phản xạ miền thời gian (TDR)
thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| nhà chế tạo | Thiết Bị Analog |
| danh mục sản phẩm | Tổng hợp kỹ thuật số trực tiếp (DDS) |
| Loạt | AD9833 |
| Sản phẩm | IC tổng hợp kỹ thuật số trực tiếp DDS |
| Kiểu | Máy tạo dạng sóng DDS |
| bao bì | Bao bì thay thế ống |
| Đơn vị trọng lượng | 0,005051 oz |
| kiểu lắp đặt | SMD/SMT |
| Gói-Trường hợp | 10-TFSOP, 10-MSOP (0,118", Chiều rộng 3,00mm) |
| Nhiệt độ hoạt động | -40°C ~ 105°C |
| Kiểu lắp | Bề mặt gắn kết |
| Số kênh | 1 kênh |
| Cung cấp điện áp | 2,3V ~ 5,5V |
| Nhà cung cấp-Thiết bị-Gói hàng | 10-MSOP |
| Độ phân giải-bit | 10 b |
| Master-fclk | 25MHz |
| Điều chỉnh-Word-Width-Bits | 28 b |
| Nghị quyết | 10 bit |
| Nhiệt độ hoạt động tối đa | + 105 độ C |
| Nhiệt độ hoạt động | - 40 độ C |
| Vận hành-Cung cấp-Điện áp | 2,3V đến 5,5V |
| SNR-Signal-to-Noise-Ratio | 60dB |
| Bộ phát triển phần mềm | EVAL-AD9833SDZ |
| Gói-Trường hợp | MSOP-10 |
| Số người chuyển đổi | 1 bộ chuyển đổi |
Thành phần tương thích chức năng
Hình thức, Gói, Thành phần tương thích chức năng
| Nhà sản xuất Phần # | Sự miêu tả | nhà chế tạo | So sánh |
| AD9833BRMZ-CUỘN Vi điều khiển và Bộ xử lý |
Công suất thấp, 12,65 mW, 2,3 V đến 5,5 V, Bộ tạo dạng sóng có thể lập trình | Công Ty Cổ Phần Thiết Bị Analog | AD9833BRMZ so với AD9833BRMZ-REL |
| AD9833BRM-CUỘN Vi điều khiển và Bộ xử lý |
Công suất thấp, 12,65 mW, 2,3 V đến +5,5 V, Bộ tạo dạng sóng có thể lập trình | Công Ty Cổ Phần Thiết Bị Analog | AD9833BRMZ so với AD9833BRM-REEL |
| AD9833BRM-REEL7 Vi điều khiển và Bộ xử lý |
Công suất thấp, 12,65 mW, 2,3 V đến +5,5 V, Bộ tạo dạng sóng có thể lập trình | Công Ty Cổ Phần Thiết Bị Analog | AD9833BRMZ so với AD9833BRM-REEL7 |
| AD9833BRM Vi điều khiển và Bộ xử lý |
Công suất thấp, 12,65 mW, 2,3 V đến +5,5 V, Bộ tạo dạng sóng có thể lập trình | Công Ty Cổ Phần Thiết Bị Analog | AD9833BRMZ so với AD9833BRM |
| AD9833BRMZ-REL7 Vi điều khiển và Bộ xử lý |
Công suất thấp, 12,65 mW, 2,3 V đến 5,5 V, Bộ tạo dạng sóng có thể lập trình | Công Ty Cổ Phần Thiết Bị Analog | AD9833BRMZ so với AD9833BRMZ-REEL7 |
mô tả
Bộ tổng hợp kỹ thuật số trực tiếp 25 MHz 1-DAC 10 bit Nối tiếp ống 10 chân MSOP
ADC/DAC thu thập dữ liệu - Gen dạng sóng prog 12,65mW 2,3-5,5V chuyên dụng
