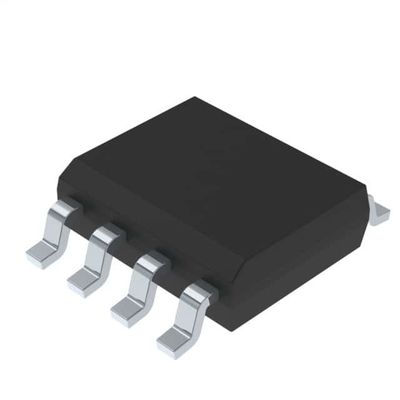

IC điều khiển động cơ kênh N 3.8A , VN5160STR-E IC PMIC 8SO STMicroelectronics
| Hàng hiệu | STMicroelectronics |
|---|---|
| Số mô hình | VN5160STR-E |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Loại công tắc | Mục đích chung | Số đầu ra | 1 |
|---|---|---|---|
| Tỷ lệ - Đầu vàoĐầu ra | 1:1 | Cấu hình đầu ra | Mặt cao |
| Loại đầu ra | kênh N | giao diện | bật/tắt |
| Điện áp - Tải | 4,5V ~ 36V | Điện áp - Cung cấp (Vcc/Vdd) | Không yêu cầu |
| Hiện tại - Đầu ra (Tối đa) | 3.8A | Rds Bật (Điển hình) | 160mOhm (Tối đa) |
| Kiểu đầu vào | Không nghịch đảo | Đặc trưng | Khởi động lại tự động |
| Bảo vệ lỗi | Giới hạn dòng điện (Đã sửa), Phát hiện tải mở, Quá nhiệt, Quá điện áp | Nhiệt độ hoạt động | -40°C ~ 150°C (TJ) |
| Kiểu lắp | Bề mặt gắn kết | Gói thiết bị nhà cung cấp | 8-SOIC |
| Gói / Trường hợp | 8-SOIC (0.154", Chiều rộng 3.90mm) | ||
| Làm nổi bật | IC điều khiển động cơ kênh N,IC điều khiển động cơ 3.8A,IC VN5160STR-E PMIC |
||
Mô tả sản phẩm
VN5160STR-E IC PWR DRIVER N-CHANNEL 1:1 8SO STMicroelectronics
Thông tin chi tiết sản phẩm
STMicroelectronics' VN5160STR-E là trình điều khiển MOSFET công suất thông minh hiệu suất cao để điều khiển MOSFET bên ngoài kênh N công suất cao.Nó có các thiết bị đầu cuối dòng điện cao tích hợp để cho phép chuyển đổi nhanh các tải điện áp cao và dòng điện cao.VN5160STR-E là giải pháp nhúng thông minh tích hợp chức năng chẩn đoán và bảo vệ nhằm cung cấp nguồn an toàn và tin cậy cho phụ tải.Nó có tính năng điều khiển đầu vào Điều chế độ rộng xung (PWM) với tần số có thể điều chỉnh lên đến 2,5kHz và độ trễ lan truyền đúng thời điểm nhanh dưới 2µs.VN5160STR-E cũng hỗ trợ kiểm soát đúng giờ (COT) liên tục, cho phép các nhà thiết kế hệ thống dễ dàng áp dụng phương pháp kiểm soát này với các thành phần bên ngoài tối thiểu.Nó cũng có điện trở thấp 6,1mΩ, mang lại hiệu quả tối ưu.Ngoài ra, VN5160STR-E cung cấp tính năng bảo vệ quá dòng, khóa thấp áp, bảo vệ quá tải và ngắt nhiệt để bảo vệ trình điều khiển, phụ tải và nguồn điện.VN5160STR-E có gói SO8 để tích hợp dễ dàng vào PCB của hệ thống.Các ứng dụng bao gồm trình điều khiển LED, DC/DC và bộ biến tần.
thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| nhà chế tạo | STMicro điện tử |
| danh mục sản phẩm | Công tắc phân phối điện, trình điều khiển tải |
| Loạt | VIPower™ |
| Kiểu | Trình điều khiển bên cao kênh đơn |
| bao bì | Bao bì thay thế |
| Đơn vị trọng lượng | 0,004395 oz |
| kiểu lắp đặt | SMD/SMT |
| Gói-Trường hợp | 8-SOIC (0.154", Chiều rộng 3.90mm) |
| Kiểu đầu vào | Không nghịch đảo |
| Nhiệt độ hoạt động | -40°C ~ 150°C (TJ) |
| Loại đầu ra | kênh N |
| Đặc trưng | Khởi động lại tự động |
| giao diện | Bật/Tắt |
| Nhà cung cấp-Thiết bị-Gói hàng | 8-SO |
| Tỷ lệ đầu ra so với đầu vào | 1899/12/30 1:01:00 |
| Số đầu ra | 1 đầu ra |
| Điện áp-Cung cấp-Vcc-Vdd | Không yêu cầu |
| Bảo vệ lỗi | Giới hạn dòng điện (Đã sửa), Phát hiện tải mở, Quá nhiệt, Quá điện áp |
| Đầu ra-Cấu hình | Mặt cao |
| Rds-On-Typ | 160 mOhm (Tối đa) |
| điện áp-tải | 4,5V ~ 36V |
| Hiện tại-Đầu ra-Max | 3.8A |
| Loại công tắc | Mục đích chung |
| Nhiệt độ hoạt động tối đa | + 150C |
| Nhiệt độ hoạt động | - 40 độ C |
| Vận hành-Cung cấp-Hiện tại | 2uA |
| Sản lượng hiện tại | 5.4 MỘT |
| Cung cấp-Điện áp-Tối đa | 41 V |
| Cung-Điện áp-Tối thiểu | 4,5 V |
| Gói-Trường hợp | SO-8 |
mô tả
IC DVR CAO CẤP AUTO 8-SOIC
Công Tắc Nguồn Hi Side 1-OUT 0.21Ohm Ô Tô 8 Chân SO NT/R
Trình điều khiển cổng Sngl Ch HiSide Drivr
