Chip quản lý nguồn 2.5V-9.5V, Mô-đun PMIC LB1936V-TLM-E IC MTR DRV BIPLR 16SSOP
| Hàng hiệu | onsemi |
|---|---|
| Số mô hình | LB1936V-TLM-E |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Loại động cơ - Stepper | Lưỡng cực | Loại động cơ - AC, DC | - |
|---|---|---|---|
| Chức năng | Trình điều khiển - Giai đoạn điều khiển, điều khiển và nguồn được tích hợp đầy đủ | Cấu hình đầu ra | Nửa Cầu (4) |
| giao diện | song song | Công nghệ | Lưỡng cực |
| Độ phân giải bước | - | Các ứng dụng | Mục đích chung |
| Sản lượng hiện tại | 800mA | Cung cấp điện áp | 2,5V ~ 9,5V |
| Điện áp - Tải | 2,5V ~ 9,5V | Nhiệt độ hoạt động | -20°C ~ 85°C (TA) |
| Kiểu lắp | Bề mặt gắn kết | Gói / Trường hợp | 16-LSSOP (0.173", Chiều rộng 4.40mm) |
| Gói thiết bị nhà cung cấp | 16-SSOP | ||
| Làm nổi bật | Chip quản lý nguồn 2.5V,Chip quản lý nguồn 9.5V,Mô-đun PMIC LB1936V-TLM-E |
||
Mô tả sản phẩm

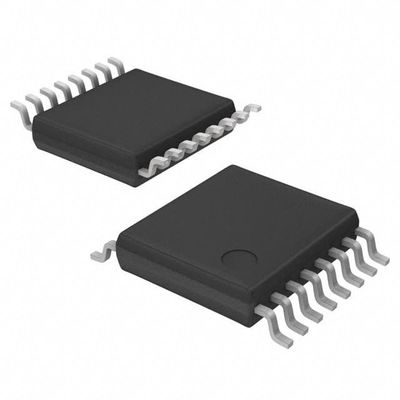

LB1936V-TLM-E IC MTR DRV BIPLR 2.5-9.5V 16SSOP onsemi
Thông tin chi tiết sản phẩm
Tổng quan
LB1936V là IC điều khiển động cơ bước điều khiển lưỡng cực 2 pha hỗ trợ điều khiển điện áp thấp.Gói thu nhỏ của LB1936V và số lượng tối thiểu các thành phần bên ngoài giúp giảm diện tích lắp đặt cần thiết.Nó cũng cung cấp ổ đĩa động cơ hiệu suất cao và có thể giảm mức tiêu thụ dòng điện.Vì nó cung cấp chân phát hiện dòng điện và hỗ trợ đầu vào điều khiển PWM, nên nó có thể được sử dụng để thực hiện điều khiển bộ cắt dòng điện ở cấp độ hệ thống.LB1936V tối ưu cho ổ đĩa động cơ bước trong máy quét, máy ảnh kỹ thuật số và máy in.
Đặc trưng
• Trình điều khiển động cơ tiến/lùi điện áp bão hòa thấp (VO sat = 0,25V tại IO = 200mA)• Hai kênh cầu H
• Dải điện áp có thể sử dụng rộng (Dải điện áp cho phép : 2,5V đến 9,5V, định mức tối đa tuyệt đối : 10,5V)
• Hỗ trợ đầu vào PWM (Có thể đạt được mức tiêu thụ điện năng thấp ở chế độ trễ chậm sử dụng logic IN1/IN2 = H/H.)
• Chân phát hiện dòng động cơ (cuộn dây)
• Tích hợp mạch ngắt nhiệt
• Gói thu nhỏ (SSOP16 : 225tr)
thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| nhà chế tạo | ONSEMI |
| danh mục sản phẩm | Trình điều khiển động cơ và bộ điều khiển |
| nhà chế tạo | BẬT chất bán dẫn |
| Danh mục sản phẩm | Bộ điều khiển & Trình điều khiển Động cơ / Chuyển động / Đánh lửa |
| RoHS | Chi tiết |
| Sản phẩm | Bộ điều khiển động cơ bước / Trình điều khiển |
| Kiểu | Trình điều khiển động cơ hai chiều |
| Vận hành-Cung cấp-Điện áp | 10,5 V |
| Vận hành-Cung cấp-Hiện tại | 800mA |
| kiểu lắp đặt | SMD/SMT |
| Gói-Trường hợp | SSOP-16 |
| bao bì | cuộn |
| Thương hiệu | BẬT chất bán dẫn |
| Nhiệt độ hoạt động | - 20 C đến + 85 C |
| Loạt | LB1936V |
| Đơn vị trọng lượng | 0,004586 oz |
Thành phần tương thích chức năng
Hình thức, Gói, Thành phần tương thích chức năng
| Nhà sản xuất Phần # | Sự miêu tả | nhà chế tạo | So sánh |
| LB1936V-MPB-E Mạch tín hiệu |
Điện áp thấp, Độ bão hòa thấp, Trình điều khiển động cơ hai chiều, SSOP16 (225mil), 90-FNFLD | BẬT chất bán dẫn | LB1936V-TLM-E so với LB1936V-MPB-E |
| LB1936V Mạch tín hiệu |
BỘ ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC | BẬT chất bán dẫn | LB1936V-TLM-E so với LB1936V |
mô tả
Trình điều khiển động cơ lưỡng cực Song song lưỡng cực 16-SSOP
Trình điều khiển động cơ bước 2 pha 16 chân SSOP T/R
Bộ điều khiển & Trình điều khiển Động cơ / Chuyển động / Đánh lửa MÁY IN
