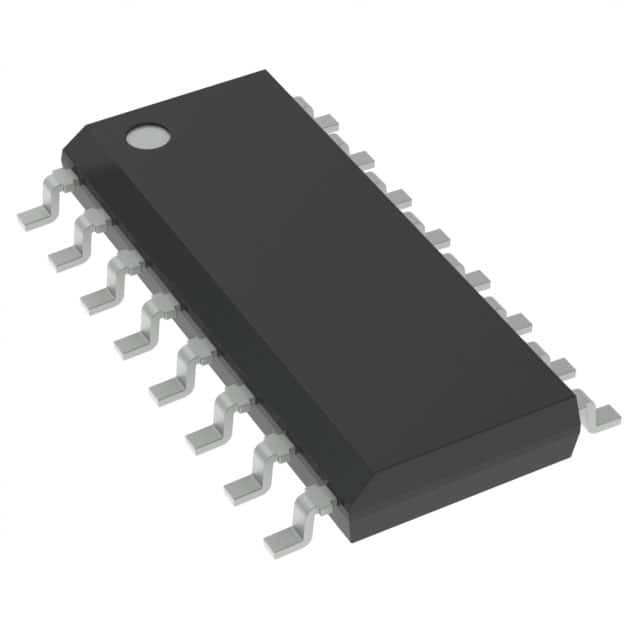

IC quản lý nguồn trình điều khiển bóng bán dẫn REG CTRLR BCK PSH-PULL 16SOIC SG3525AP013TR



SỰ MIÊU TẢ

Sê-ri mạch tích hợp bộ điều biến độ rộng xung SG3525A được thiết kế để cải thiện hiệu suất và giảm số lượng bộ phận bên ngoài khi được sử dụng trong thiết kế tất cả các loại nguồn điện chuyển mạch.Tham chiếu trên chip + 5,1 V được cắt thành ± 1 % và phạm vi chế độ chung đầu vào của bộ khuếch đại lỗi bao gồm điện áp tham chiếu loại bỏ các điện trở bên ngoài.Đầu vào đồng bộ cho bộ tạo dao động cho phép nhiều đơn vị được làm nô lệ hoặc một đơn vị được đồng bộ hóa với đồng hồ hệ thống bên ngoài.Một điện trở duy nhất giữa CT và các cực xả cung cấp phạm vi điều chỉnh thời gian chết rộng.Các thiết bị này cũng có mạch khởi động mềm tích hợp chỉ cần một tụ định thời bên ngoài.Một thiết bị đầu cuối tắt máy điều khiển cả mạch khởi động mềm và các giai đoạn đầu ra, cung cấp khả năng tắt tức thời thông qua chốt PWM với tắt máy theo xung, cũng như tái chế khởi động mềm với các lệnh tắt máy lâu hơn.Các chức năng này cũng được điều khiển bởi khóa dưới điện áp giúp tắt đầu ra và xả tụ điện khởi động mềm cho điện áp đầu vào dưới mức bình thường.Mạch khóa này bao gồm độ trễ xấp xỉ 500 mV để hoạt động không bị rung.Một tính năng khác của các mạch PWM này là chốt sau bộ so sánh.Khi một xung PWM đã bị chấm dứt vì bất kỳ lý do gì, các đầu ra sẽ vẫn tắt trong khoảng thời gian đó.Chốt được đặt lại với mỗi xung đồng hồ.Các giai đoạn đầu ra là các thiết kế cực totem có khả năng tìm nguồn hoặc chìm vượt quá 200 mA.SG3525A có các tính năng của giai đoạn đầu ra logic KHÔNG logic, đưa ra đầu ra THẤP cho trạng thái TẮT.





■ VẬN HÀNH 8 ĐẾN 35 V

■ 5.1 V THAM CHIẾU ĐƯỢC CẮT TỚI ± 1 %
■ RANGE DAO ĐỘNG 100 Hz ĐẾN 500 KHz
■ ĐẦU CUỐI ĐỒNG BỘ Oscillator RIÊNG
■ KIỂM SOÁT THỜI GIAN CHẾT CÓ THỂ ĐIỀU CHỈNH
■ KHỞI ĐỘNG MỀM NỘI BỘ
■ XUỐNG XUỐNG TỪNG XUỐNG
■ ĐẦU VÀO DƯỚI ĐIỆN ÁP KHÓA BẰNG TRỄ
■ CHẬM PWM ĐỂ NGĂN CHẶN NHIỀU XUNG
■ TRÌNH ĐIỀU KHIỂN ĐẦU RA NGUỒN/ĐẦU KÉP
